YSSMC大流量型減壓閥VEX1533-10
VEX1系列減壓閥的受壓部分是用平衡座閥式閥芯，
可以得到很大的輸出流量和溢流流量，故稱為大流量減壓閥。

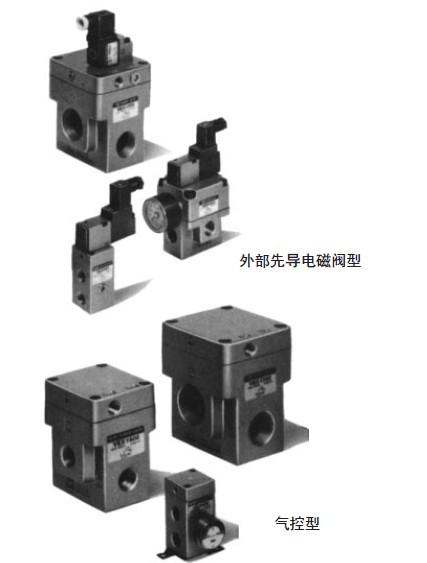

大流量減壓閥有氣控型和手動操作型以及外部先導電磁型。
大流量減壓閥的排氣口上可以裝消音器，其工作壽命比膜片式減壓閥長。
先導壓力P1作用在調壓活塞上的力為F1，
A通口氣壓力經反饋通道作用在調壓活塞下的力為F2.當F1=F2時，
流入的空氣壓力施加到的左表面頂部隔膜e并且抵消由噴嘴背部產生的力壓力;
同時，其被施加到隔膜11的左表面，并與抵消壓縮力的設定壓力平衡的設定彈簧！
當出口壓力增加高于設定壓力時
向右推動隔膜1，并且在右側推壓隔膜頂部隔膜e減小，
導致頂部隔膜e移動到對。然后，閥門y從頂部隔膜e的左表面移開，
出口壓力從端口2（A）經由閥空腔流動通過端口3（R）（大氣）排出。
如果設置手柄o轉動順時針，運動將相反，
出口壓力將減小，并將與新設定的壓力平衡。
減壓閥的內部受壓部分通常都是用膜片式結構，故閥的開口量小，輸出流量受限制。
一對截止閥芯處于封閉狀態。因兩閥芯是對稱結構，
彈簧力使閥芯復位。此時，A口壓力為設定壓力。
當Ａ通口壓力下降，高于P1通口的壓力，則F2<F1，調壓活塞下移，
下截止閥芯開啟，A口與P口接通并供氣。當A口壓力上升至F2=F1時，又恢復原狀態。
外部先導電磁型大流量減壓閥是在氣控型減壓閥的控制口直接連接一個二位三通電磁閥。
這種穩壓器非常適合于平衡器應用，因為它
使其大體積的壓力波動小化
供應/排氣能力，此外具有F.S.
（全范圍）靈敏度在0.2％以內。 重復性±0.5％。
具有類似于供應Cv的救濟Cv值值，
該調節器快速響應以設置a的出口壓力即使出口體積和壓力波動大。
當設定手柄o順時針轉動時，由設定產生的力春天！使擋板0！3關閉噴嘴！4，
允許噴嘴返回壓力施加到頂部隔膜e的右表面。
然后，閥門y向左移動，允許供氣從端口1（P）流向端口圖2（A）。
