技術支持：EUCHNER鋁合金杠桿的行程開關

企業QQ:2880626086

手機；17302157802（微信）

電話：028-84634436-8002

郵箱:17302157802@163.com

聯系人;余玲

產品型號：NG1SM-510L060-M

RGBF03R12-508-M

NZ1VZ-528EL060-M

NZ1RK-528-MC1912

NG1HS-510L060GE-M

NG1SM-510L060-M

NG1SM-510L220-M

NG1SB-510L060-M

NG1HB-M

NG1VS-510L060-M

NG1VB-510L220-M

NG1VS-510L220-M

NG1RL-510L060-M

NG1WO-510L060-M

RGBF08C12-MC1554

RGBF06C12-MC1845

RGBF08C12-MC1845

RGBF05R12-508-M

GLBF08R12-508-M

特點

SM回轉桿臂（鋁質桿）

M20 x 1.5電纜進線口

LED指示燈

開關元件

510 快動式開關觸點，1常閉 + 1常開

LED功能顯示

LED功能顯示在以下電壓范圍內可用：

12-60 V AC/DC（標準）L060

調節選件

水平和豎直，4 x 90°

開關動作方向

切換到右向、左向或雙向

機械值和環境

殼體材料 陽極氧化壓鑄合金

重量

網狀 0,3 kg

環境溫度 -25 ... 80 °C

防護等級 IP67

機械使用壽命 30 x 106

觸點材料 銀合金，電亮金

開關原理 快動式開關觸點

安裝位置 任何

門位置的常閉觸點數 1

門位置的常開觸點數 1

接線方式

1 x M20 x 1.5

接近速度

較大 0,5 ... 60 m/min

觸發元件 回轉桿臂

觸發力 小15 N

電氣連接等級

額定熱電流Ith 6 A

使用類別，符合EN 60947-5-1標準

AC-15 6A 230V

DC-13 6A 24V

AC-12 10A 230V

短路保護裝置，符合IEC 60269-1標準

（保險絲） 6A gG

額定絕緣電壓Ui 250 V

額定脈沖耐受電壓Uimp 2,5 kV

開關電流

?。―C 24V時） 10 mA

配接線截面 0,34 ... 0,75 mm2

顯示模塊

AC/DC 12 ... 60 V 60 V  紅色LED燈

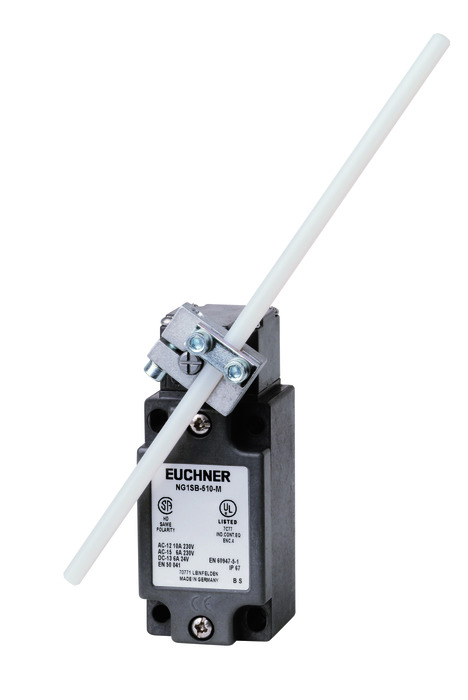

圖片：
