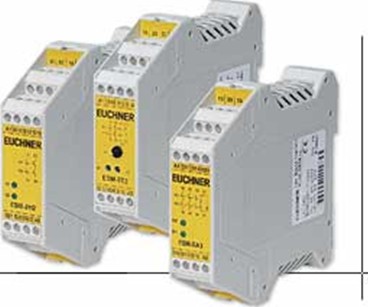

每月走量大安士能EUCHNER安全繼電器ESM-BA302

企業QQ:2880626084

手機；15308039094（微信）

電話：028-84634436-8005

郵箱:15308039094@163.com

聯系人;馮嬌

網址：http://www.shan-rong.net/

特點

ESM-BA ..根據EN ISO 13849-1使用多4類

LED狀態指示燈

1通道或2通道控制

3個冗余安全觸點

1個輔助觸點（信號觸點）

交叉電路和接地故障監控

繼電器輸出

輸出是電流去耦和冗余的。

連接選項

通過合適的接線可以選擇以下每個功能：

通過自動啟動或啟動按鈕啟動繼電器。

監測下游繼電器或接觸器。

同時監控以及時監控安全組件。

通過受監控的啟動按鈕繼電器啟動繼電器。

交叉電路監控，用于檢測連接線之間的連接，并在必要時關閉輸出或防止繼電器啟動。

接地故障監控，以檢測連接導線與地線或地之間的任何連接，并在必要時關閉輸出或防止繼電器啟動。

輔助觸點

對于ESM-BA3 ..系列的繼電器，可以使用電流隔離的常閉觸點作為輔助觸點。

規格：

工作電壓

AC 115 V  -10％... + 10％

連接負載（視在功率）

在230V AC 6.9 VA

額定絕緣電壓U i 250 V

額定沖擊耐壓 U imp

AC 115 V  -10％... + 10％

連接負載（視在功率）

在230V AC 6.9 VA

額定絕緣電壓U i 250 V

額定沖擊耐壓 U imp

爬電距離/電氣間隙 4 千伏

過電壓類別符合IEC EN 60664-1 3

額定電源頻率 50 ... 60 Hz

污染等級（外部，符合EN 60947-1） 2

橫截面積 0.14 ... 2.5mm2

爬電距離/電氣間隙 4 千伏

控制電壓

在S11 18.6 ... 24 V 26 V  啟動按鈕

控制電流

S11 ... S14 60 mA的

LED顯示屏 Ralais K1和K2的2個狀態指示燈（綠色）

安全觸點13 / 14,23 / 24,33 / 34

出口類型

獄卒 繼電器觸點，無電位和正向驅動（冗余）

開關電壓

AC 較大。250 V

DC 較大。24 V

開關電流 在24Vmin。5 毫安

過電壓類別符合IEC EN 60664-1 3

額定電源頻率 50 ... 60 Hz

污染等級（外部，符合EN 60947-1） 2

橫截面積 0.14 ... 2.5mm2

測試電壓

工作電壓

測試電壓

控制/聯系 2.5 千伏
