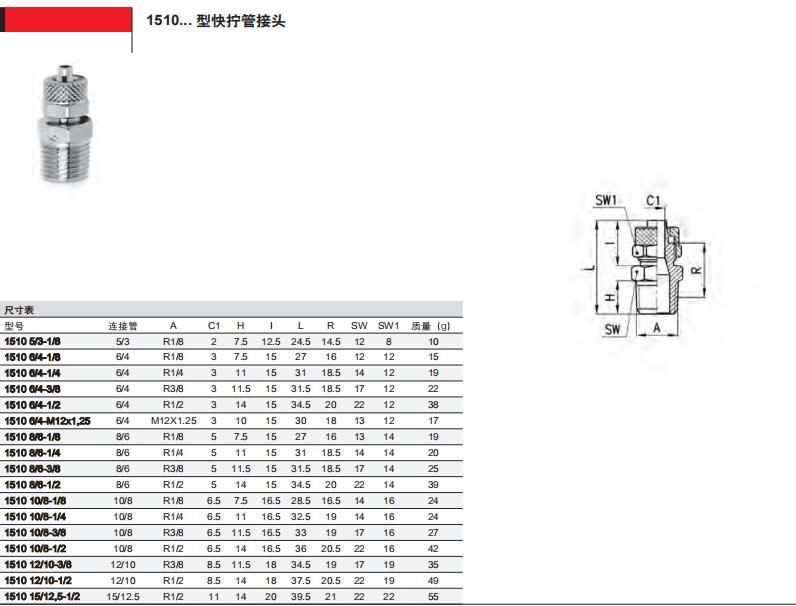

CAMOZZI快擰管接頭技術指導1510 8/6-1/2

  1000 系列快擰管接頭共有 32 種不同

的類型，可以很容易地將連接管插入管

接頭上，通過旋緊螺母實現密封和

連接。管接頭上特殊的導向錐可確保連

接管不被意外切斷。

注：使用時需注意連接管的內外徑必須

同時符合尺寸表中的標注尺寸。

綜合參數

材料     黃銅鍍鎳基體和鎖緊螺母，丁腈橡膠 O 型圈

          聚四氟乙烯、尼龍、鋁合金螺紋密封件

連接管直徑    5/3 ÷ 15/12.5 mm

介質         壓縮空氣或壓流體

工作溫度      使用時，取決于連接管的工作溫度

連接螺紋   英制錐管螺紋 ISO 7（BSPT）

              英制圓柱管螺紋 ISO 228（BSP）

工作壓力    使用時，取決于連接管的耐壓

連接管材料    尼龍（PA 6 - PA 11 - PA 12），增強聚氯乙烯（PVC），聚乙烯（PE）

連接管直徑 5/3, 6/4, 8/6, 10/8, 12/10, 15/12.5 mm

連接螺紋 M5, M6, M12x1, M12X1.5, G1/8, G1/4, G3/8, G1/2

 R1/8, R1/4, R3/8, R1/2
