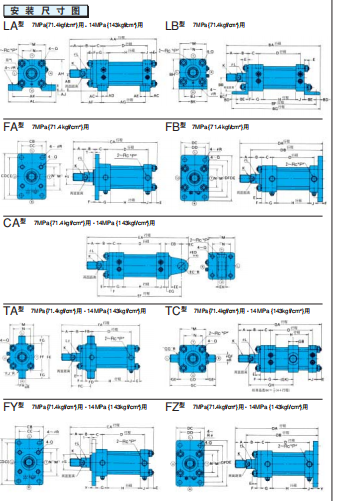

通用型日本不二越nachi油缸安裝圖

產品使用

為了充分發揮油缸的性能，使其長期

耐用，請安裝使用時注意以下方面。

z請將油缸安裝在剛性的物體上，用

螺栓牢牢地固定。

x請將油缸安裝在容易拆卸，容易進

行維護檢修的地方。

c安裝油缸的地方環境差，塵埃和金

屬粉屑等多時，請在閥桿及密封件

上裝上防塵蓋板，加以保護。

v安裝油缸時，請使油缸與動作滑動

中心保持一致，使活塞和閥桿不受

到橫向或旋轉的負荷。萬不得已時，

請使橫向負荷不要過氣缸大輸

出的1/100。

b將活塞閥桿和機器連接在一起時，

請加以調節，使活塞閥桿的滑動軸

襯不會受到不必要的力。

型號說明

以多1000mm為標準。過1000mm的行程如下表所示。

型號表

FJ-CAN1J100B1000TR-21

FJ-FYN2J100B1000TR-21

FJ-FZN2J100B1000TR-21
