安裝及保養：NACHI的液壓閥技術文章

產品詳情介紹

高使用壓力21?35MPa {214?

57kgf/cm2

}下能夠順暢驅動。同時，

液壓閥泄漏少、效率高。

從壓到高壓都可以廣泛應用，閥

性能穩定。

板式的安裝方法基本上是與ISO一

致，故具有互換性。

若電磁閥在噪音和性方面有特

別要求的，我們可提供性高又

安靜無噪音的濕式電磁閥系列。

在裝置的小型化、性的提高等

方面我們還提供了豐富多樣的高性

能相關系列產品。

安裝的位置采取水平、垂直、傾斜

均可。不過，電磁閥以及電液控閥

的頂頭推進型的閥芯應按水平面安

裝。

在安裝面上的光潔度為1.6a、平面

度為0.01mm時佳請按此裝配。

e 從液壓閥回接到油箱的配管，請注

意安裝在油面以下。

r 作為液壓閥系列所使用的螺栓，請

務必使用品。

所用品好相當12T。

t 各種類型的疊加閥以及SS、SA、

SF、SNH、SL、SE、SAW的G01

型的電磁閥、DMA-G01手動式閥、

另外咨詢。

●本目錄所記載的配管口，有的是用

G*/*表示的，其基準是JIS B2351

的O型圈密封方式。

特　　點

液壓油的管理

用　　語

安裝·保養

個液壓閥的壓力損失方面，如要推

液壓油的粘度變化值，可用下列公

進行換算。

/s時的額定流量的壓力損失計

如閥的?P1＝0.3MPa {3.1 kgf/cm2 }，其

度變化為2＝90mm2

/s時的壓力損失

底板上沒有附帶安裝螺栓。此外，

板式型閥上則是附帶有安裝螺栓的。

y 閥上板式用的O型圈，請使用硬度

為Hs-90的。

q 請使用礦物油系列液壓油。

w 液壓油的粘度，請參照N-1、N-2頁

的說明。

e 使用磷酸酯系列液壓油時，請在型

號前標注P-字樣。

使用水-乙二醇系液壓油時，請參照

N-4?6頁的說明。若使用其他難燃

性液壓油或者特殊液體時，請特別

液壓閥的壓力損失計算

=( )1/4??P1

粘度1時的壓力損失MPa {kgf/cm2 }

粘度2時的壓力損失MPa {kgf/cm2 }

右圖是表示對于粘度比(1/2)的系

r 液壓油中的異物，經常會妨礙閥的

正常動作，所以請使用25μm以下

的過濾器。

目錄刊載的規格用語含義如下：

●額定流量：一定條件下所規定的保

證運轉時的流量；

●大流量：閥性能得到滿足時的

大流量；

●密封部件一覽表中的規格如下：

JIS規格 B2401（O型圈）

JIS規格 B2407（支承環）

SAE規格 AS568（O型圈）

〉＝30mm2

用手柄可以調整的閥，其出廠時設定的壓力和流量如下：

q壓力控制閥?設定為控制壓力

w流量控制閥?設定為大控制流量

但是，ER以及ESR的安全閥，已設定在規定的壓力額上。具體內容請參照有關頁碼。

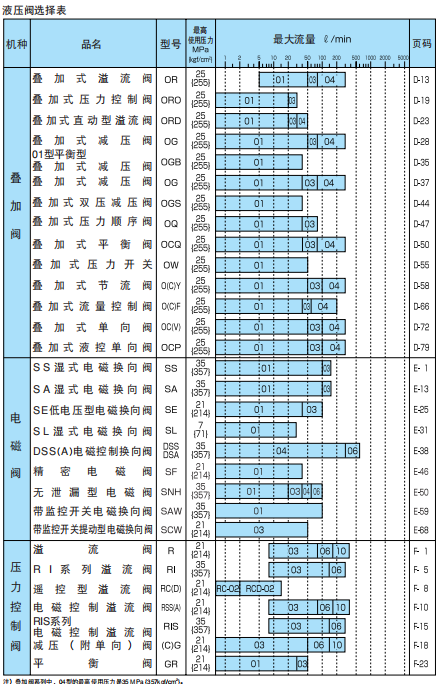

選型數據圖片

安裝及保養：NACHI的液壓閥技術文章
