用于氣動閥的喜開理兩通AMD閥

AMD313R-15BUP-00N4F

規格

內部構造及部件清單

使用流體

流體溫度 ℃

耐壓 MPa

適用壓力范圍（A→B） MPa

適用壓力范圍（B→A） MPa

閥座泄漏 cm3

/min

背壓 MPa

環境溫度 ℃

頻率

安裝狀態

連接

通孔

藥液、純水(注1)

5～120

0.9

0～0.3（注2）

0～0.1（注2）

0（但是，用水壓）

0～0.1（注2）

0～60

20次/分以下

隨意

Rc 1/2?3/4"SUS管連接 ?3/4"用雙重嵌入接頭（注3）

φ16

常閉·常通 0.3～0.5、雙作用 0.3～0.4

Rc1/8

項 目

注1：請?jiān)诖_認構成產品的材料、使用流體和環境的適應性的情況下使用。

注2：關于高壓請使用帶參考56頁。

注3：雙重嵌入接頭的場合，前面金屬環與接頭本體之間的滑動面涂有氟系潤滑油。

AMD4 2-15?6BT?12S

操作壓力范圍 MPa

操作壓力連接氣口

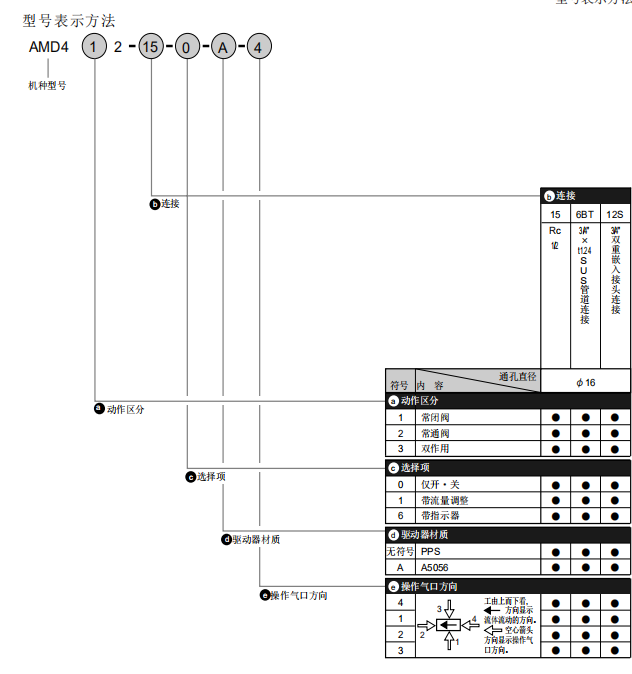

本產品的型號規格

用于氣動閥的喜開理兩通AMD閥
