不同檢測物通過時，輸出不同脈寬，PLC根據上升沿與下降沿計算通過時間。

受粉塵影響嚴重時，報警指示燈亮起，同時繼續進行檢測， 不影響正常輸出。

傳感器側壁薄至3mm，緊密安裝后，與振動裝置搭配較優化。

PX-2列的光學系統減少了一輛自動導向車(AGV)前方的無效檢測區。

若使用連接器簡單地安裝輔助傳感器，兩旁的無效檢測區將進一步減小。

可使用開關選擇適合AGV行駛路線路況的檢測區域。

另外，如果是在PX-24ES和PX-23ES系列中，還可根據外部信號來選擇檢測區域。

PX-26可實現5m長檢測距離。即使是在一輛高速行駛的自動導向車AGV上，

它也能很早發現物體，從而平穩進行減速并停車。

尺寸是原有型號/的一半且其連接電纜的方位可隨意調整。

因此，它也可被安裝在一輛小型自動導向車AGV上。

負責人員必須定期地確認產品的工作情況，并保留此類檢查的記錄。

傳感器接收到自身(包括輔助傳感器)信號光以外的調制式 光時，

外來光線監控輸出即變?yōu)镺N。外來光線監控輸出的工作對檢測毫無影響。

它用于識別此傳感器附近是否有其他傳感器貫穿AGV途徑等。

外來光線監控輸出未裝備短路保護電路。請勿直接連接 電源或容性負載。

PX-SB1的靈敏度調節通過投光調節器進行。調節投光調節器也無法近距離設定靈敏度時，

可能是主傳感器的光進入了輔助傳感器。此時請通過投光調節器和受光調節器進行靈敏度調節。

詳情請參閱產品附帶的使用說明書。

連接主傳感器、輔助傳感器兩者帶連接器的電纜。

主傳感器上帶連接器電纜的螺旋形引線在左輔助傳感器一側。

采用交叉光軸掃描方式可檢測明信片或名片等薄型物體。

投、受光元件間距10mm，實現小檢測物體φ13.5mm。

(必須在電源關閉的狀態下操作。通電狀態下，即使操作也不會切換。)

請務必在切斷電源的狀態下進行配線作業和動作切換開關操作。

此外，在其正面即可進行靈敏度調節。

當不使用傳感器時，傳感器能進入睡眠 (待機)狀態。

通過一個外部信號，傳感器就能恢復到工作狀態。

因而可節省電池，電源消耗減少到1/5。

通過外部輸入，在手動調節器的設定距離內，可以調節傳感器的靈敏度。

(PX-24、PX-24ES、PX-23ES和PX-26)

本產品按照《JIS自動導向車系統-安全通則》規定的接近檢測裝置設計。

該標準要求安裝手觸式保險桿，接近檢測裝置(本產品)為輔助安全裝置。

當此產品用于自動導向車上(AGV)時，需安裝手觸式保險桿。

傳感器由EMC。根據其它海外安全標準，未獲權威機構。

因各國各有其規定，請按當?shù)匾?guī)定使用傳感器。

該傳感器用于接近檢測，不具備確保安全的控制功能。

若需要確保安全，請從系統整體來考慮。另外，請勿將傳感器輸出直接連接至停止裝置(剎車)。

一個PX-2傳感器能在沒有任何干擾的情況下同時接

收其他25臺PX-2傳感器的光線。即使自動導向車是相對的，

一輛自動導向車上的PX-2傳感器也能準確無誤地檢測其他的自動導向車。

因此，在一個地方同時開動多輛自動導向車時也是很安全的。

請確認電源的波動，以免電源輸入過額定范圍。

另外，不論何時產品的工作環境隨系統調制改變，必須進行運行檢查。

睡眠輸入的反應時間是50ms。從睡眠狀態進入工作狀態的激活需要約0.7秒時間。

應避免此短暫狀態中的工作。

不使用睡眠功能時，保持睡眠輸入線開路或絕緣，防止與其它電線接觸。

在手動靈敏度調節器設定的范圍內，通過外部靈敏度調節器輸入的一個模擬電壓

(0～＋5V)，靈敏度是可以調節的。 它可隨外加電壓的不同產生多種變化。

輔助傳感器的靈敏度不變。靈敏度的調節不可過手動靈敏度調節器設定的范圍。

使用市售的開關調節器時，請務必將電源的框架式接地(F.G.)端子接地。

在傳感器安裝部周圍使用作為干擾發生源的設備(開關調節器、

變頻馬達等)時，請務必將設備的框架式接地(F.G.)端子接地。

請避免與高壓線和動力線并行配線，或使用同一配線管，否則會因電磁感應而導致誤動作。

使用時，請避開電源接通時的過渡狀態(0.5s)。

請勿在蒸氣、灰塵等較多的場所使用。

請勿使產品和稀釋劑等有機溶劑或水、油以及油脂直接接觸。

快速起動式、高頻點亮式熒光燈的光束會給檢測造成影響。

雖然因傳感器類型而有所差異，但還應注意不要使光束直接投射到傳感器上。

本產品采用交叉光軸掃描方式可檢測薄型物體，

但可穩定檢測的薄型物體的大小因設定距離而異。

用于檢測薄型物體時，請務必通過實際檢測物體確認可穩定檢測。

本產品采用投光器投射的光在傳感器上下方向擴散的結構，

傳感器上下方向有反射物時會影響檢測，敬請注意。

極薄尺寸，實現檢測高度100mm、檢測距離1m的寬區域。

適合各種線上的檢測及通過位置不確定的小物體工件的掉落檢測、侵入檢測等。

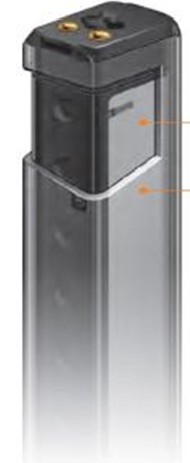

10mm的極薄尺寸。電纜拉出方向可從2個方向中選擇，可安裝于狹小空間。

無需投、受光器間的同步線，配線作業和配線布線簡單。

投光器和受光器都裝備有55mm寬的大型指示燈。

當檢測輸出直接連接大型指示燈輸入時，

還可作為大型工作狀態指示燈使用，方便。亮燈動作可選擇亮起和閃爍。

一般區域傳感器的投光元件與受光元件成對進行掃描，因此不能檢測薄型物體。

而NA1-11的投光器側元件按1點～11的順序掃描進行投光動作，受光器側元件不掃描，

因此投光器側元件1進行投光動作時，受光器側所有元件1～11都入光。

受光器側的元件只要有一個不入光的部位，即進行遮光動作。通過此方式可檢測薄型物體。

符合CE標志的EMC指令，并取得UL(Recognition)。另外，還備有在歐洲需求量較大的PNP輸出型。

輸出動作通過受光器上的動作切換開關進行選擇。
