產品闡述

適合標準應用的反射板型光電傳感器，帶偏振濾波片，

檢測范圍 7 m，紅光，靈敏度可調，亮通/暗通，繼電器觸點輸出，端子盒

通用規格

有效檢測距離 0 ... 5 m

反射板的距離 0,1 ... 5 m

檢測范圍極限值 6 m

參考目標 H50 反射板

光源 紅色 LED

光源類型 調制可見紅光

偏振濾波片 是

環境光限制 IEC / EN 60947-5-2 ， 10000 Lux

功能性安全相關參數

MTTFd 803 a

任務時間 (TM) 20 a

診斷覆蓋率 (DC) 0 %

指示燈/操作方法

功能指示燈 黃色 LED：開關狀態

紅色 LED：故障前指示

控制元件 感應范圍調節器，亮通/暗通切換開關

電氣技術規格

工作電壓 12 ... 240 V DC

24 ... 240 V AC (50 ...60 Hz)

紋波 10 %

空載電流 ≤ 50 mA

防護等級 II， 當污染等級為 1-2 級（符合 IEC 60664-1 標準）時，額定電壓 ≤ 250 V AC 注意！

防護等級 2 只有在端子盒閉合時才有效。 輸出電路對控制電路基本絕緣，符合 IEC/EN 61140 標準

功耗 ≤ 3 VA

可用前的時間延遲 ≤ 300 ms

輸出

開關類型 亮通/暗通

信號輸出 1 路繼電器輸出

開關電壓 *大 240 V AC ; 150 V DC

開關電流 *大 3 A

開關電源 直流：*大 90 W 交流：*大 750 VA

開關頻率 ≤ 25 Hz

響應時間 ≤ 20 ms

遵守標準和指令

指令符合性 EMC 指令 2004/108/EC

EMC 指令 2004/108/EC EN 60947-5-2:2007+A1:2012 IEC 60947-5-2:2007+A1:2012

符合標準

產品標準 EN 60947-5-2:2007

IEC 60947-5-2:2007

和證書

EAC 符合性 TR CU 020/2011

TR CU 004/2011

CCC 通過性產品 (CCC)

CE

環境條件

環境溫度 -25 ... 55 °C (-13 ... 131 °F)

存儲溫度 -40 ... 70 °C (-40 ... 158 °F)

機械規格

外殼寬度 25 mm

外殼高度 64 mm

外殼深度 75 mm

防護等級 IP67

連接 端子盒 PG9，≤ 2.5 mm2

材料

外殼 PBT

光學端面 PUMA

質量 大約 110 g

產品說明書

預期用途：

反射光柵在外殼中包含發射器和接收器。發射器的光

從反射器反射回接收器。當光束被

對象觸發切換功能。

安裝說明：

傳感器可以通過通孔或隨附的附件直接安裝

支架。

基材表面必須水平，以避免擰緊時變形。它建議

用彈簧墊圈固定螺母和螺栓，以防止傳感器未對準。

調整：

將合適的反射鏡安裝在光柵對面。經過粗調后

反射鏡，傳感器（無物體）通過水平和垂直樞轉，因此在

反射鏡對準后，黃燈會一直亮著。對準不正確

紅色LED點亮。

控制對象檢測：

將物體帶入光路。如果檢測到物體，則黃色LED熄滅。黃燈

此外，LED必須降電位器上的靈敏度直到熄滅。

取出物體后，指示燈LED再次變黃。

如果接收質量下降（污垢或未對準）且功能儲備不足

接收器中的紅色LED點亮。

清潔：

我們建議您定期清潔光出口并擰緊螺絲，以及

檢查插頭連接。

常規用途：

反射光束開關在單個外殼中包含發射器和接收器。發射器發出的光

從反射器反射回接收器。如果有物體擋住光束，則開關功能

已啟動。

安裝說明：

傳感器可以直接固定在通孔上，也可以固定在支撐角上。

底面必須平整，以避免在安裝過程中出現外殼。建議確保

傳感器不會錯位。

調整說明：

將傳感器連接到工作電壓，LED黃色持續亮起。

在橫梁上安裝合適的反射鏡。

通過水平和垂直旋轉傳感器可以進行*確的調整。具有-佳的光接收

黃色LED持續點亮。如果對齊不正確，紅色LED會亮起。

對象檢測檢查：

將物體移入光束。如果記錄了對象，則黃色LED熄滅。

關閉，用電位器降靈敏度，直到關閉為止，然后應再次持續點亮

當對象被移除時。

紅色LED亮起（如果是所謂的鏡片或因失調），并且在跌落時

缺乏穩定性控制。

保養措施：

我們建議您清潔光接口并檢查插件連接和螺釘連接。

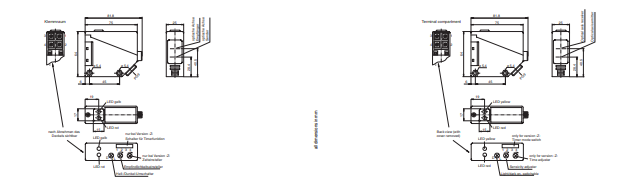

產品的尺寸圖片
