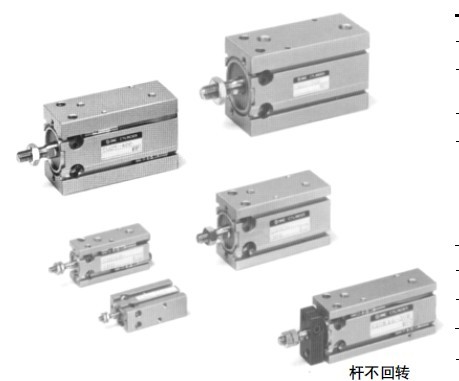

介質說明自由安裝型氣缸SMC，MGPM16-20Z

壓縮空氣經過后冷器器、油水分離器、氣罐、主管路過濾器得到初步凈化后，

仍含有一定量的水蒸氣。氣動回路在充排氣過程中，元件內部存在高速流動處

實現了不需要外加熱源而吸附再生的目的。

由定時器周期性對二位五通閥和二位二通閥進行切換

（通常約5~10min切換一次)，使T1和T2定期交換工作，

使吸附劑輪流吸附和再生，便可得到連續輸出的干燥壓縮空氣。

在干燥壓縮空氣的出口處，裝有濕度顯示器，可定性顯示壓縮空氣的露點溫度。

冷凍式干燥器雖能提供穩定的優質干燥空氣，

但大氣壓露點-30~-50℃，但處理流量小，

SMC干燥器就是用來進一步水蒸氣的，但不能依靠它油分。

SMC干燥器可以分為以下兩大類：SMC冷凍式干燥器（IDF和IDU系列）：

利用冷媒與壓縮空氣進行熱交換，把壓縮空氣冷卻至2~10℃的范圍，

大流量不大于780L/min(ANR)，

故適合處理空氣流量小但干燥程度要求高的場合。進出口不得裝反。

僅水蒸氣通過隔膜，進入中空隔膜的外側，出口便得到干燥的壓縮空氣。

利用部分出口的干燥壓縮空氣，通過極細的小孔降壓，流向中空隔膜外側，

將水蒸氣帶出干燥器外。因中空隔膜外側總處于的水蒸氣分壓力狀態，

故能不斷進行除濕，不需要設置排水器。

這種干燥器體積小，重量輕、無需排水器，帶露點指示器，

不用氟利昂，不用電源，除水率高，輸出空氣的大氣壓露點可達-60℃，

無振動，無排熱，使用壽命長，安裝方便，可與前置過濾器（油霧分離器及微霧分離器）組合使用。

冷凍式干燥器雖能提供穩定的優質干燥空氣，

但大氣壓露點-30~-50℃，但處理流量小，

（如節流閥及換向閥內部的孔口處）或氣流發生絕熱膨脹處，溫度要下降，

空氣中的水蒸氣就會冷凝成水滴，這對氣動元件的工作產生不利的影響。

故有些應用場合，必須進一步水蒸氣。

以除去壓縮齊齊中的水分（水蒸氣成分）。IDF為標準型，

IDU為高溫型；另外IDUS和IDFS為帶不銹鋼熱交換器型。

SMC吸附式干燥器（ID系列）：利用其中的吸附劑對水分具有高壓吸附、壓脫附的特性進行干燥。

SMC高分子膜式干燥器（IDG系列）：

利用高分子中空隔膜只讓水蒸氣通過，空氣中的氮氣和氧氣不能通過進行干燥。

無熱再生式干燥器的工作原理圖。其中的吸附劑對水分具有高壓吸附、壓脫附的特性。

為利用這個特性，干燥器有兩個充填了吸附劑的相同吸附筒T1和T2.除去油霧的壓縮空氣，

通過兩位五通閥，從吸附筒T1的下部流入，通過吸附劑層流到上部，

空氣中的水分在加壓條件下被吸附劑吸收。干燥后的空氣，

通過單向閥，大部分從輸出口輸出，供氣動系統使用。

同時約占10%~15%的干燥空氣，經過固定節流孔O2，

從吸附筒T2的頂部進入。因吸附筒T2通過兩位五通閥和二位二通閥與大氣相通，

故這部分干燥的壓縮空氣迅速減壓，流過T2中原來吸收水分已達飽和狀態的吸附劑層，

吸附劑中的水分在壓下脫附，脫附出來的水分隨空氣排至大氣，

大流量不大于780L/min(ANR)，故適合處理空氣流量小但干燥程度要求高的場合。確認使用條件。

根據進口空氣溫度對出口流量進行修正。 按修正后的出口空氣流量預選干燥器型號。確認分流流量。

按干燥器上的箭頭方向安裝配管。

SMC高分子式干燥器IDG要消耗一定量壓縮空氣，將水蒸氣從外罩和露點指示器處吹出。

SMC高分子式干燥器IDG的一次側，必須安裝油霧分離器和微霧分離器，以進口空氣中的油分。

進口空氣溫度應于環境溫度，以免內部積存水滴，使除濕能力降。

SMC AD600自動排水器內部結構如圖所示。

當殼體內無氣壓時，彈簧使活塞復位，排水口被關閉。

若需排水，可手拉操作桿，克服彈簧力使活塞右移，便可排放冷凝水。

當殼體內有氣壓時，作用在活塞小頭端面上的氣壓力不足以克服彈簧力，不排水。

當水杯內的水位升高到一定位置，

若在吸附式干燥器前設置冷凍式干燥器，則出口壓力露點可至-50℃。

吸附劑長期使用會粉化，應在粉化之前更換，以免粉末混入壓縮空氣中。

干燥器長期不用，吸附劑可能是濕的。再次使用前，

應關閉吸附式干燥器二次側的閥，進行再生，使吸附劑干燥時必要的。

要防止電磁閥動作不良可能出現的壓縮空氣不流動問題。

SMC高分子式干燥器IDG的工作原理圖。

特殊的高分子中空膜只讓水蒸氣通過，空氣中的氮氣和氧氣不同透過。

當濕的壓縮空氣進入中空隔膜時，在隔膜內外側的水蒸氣分壓力差的作用下，

浮子浮力使壓塊與上節流孔脫離，

大于0.15MPa的空氣壓力進入活塞上腔，

推動活塞下移，冷凝水經浮子支架及排水支架上的孔，

再經排水口從排水管排出。水位下降到一定位置，上節流孔又被關閉。

活塞上腔氣壓通過下節流孔泄壓，降到一定壓力時，

活塞又被彈簧頂起，封住排水口，這時水已基本排完。

排水口應垂直向下?？諌簷C功率必須符合上表的要求才能達到自動排水器的 動作壓力所必須的流量。

常開型自動排水器無氣壓時可排放冷凝水，但壓力于 動作壓力時，排水口可能有排氣現象。

SMC ADH4000自動排水器內部結構如圖所示。無冷凝水時，

先導閥9靠浮子2的重量及杠桿8的作用而關閉，

排水閥組件1在氣壓力作用下關閉。

當冷凝水升至一定高度，浮子上升，通過杠桿使先導閥開啟，

則氣壓進入膜片5的上腔，靠氣壓力將排水器組件推開，

則器身3中的冷凝水便從OUT口被氣壓力吹出。/br>排水快完畢時，

浮子落下，先導閥再次關閉。膜片上腔的殘壓則通過小孔口6從兩側的先導排水口泄掉。

器體4上的按鈕7能進行排水閥的沖洗。件10是冷凝水防護套。

隨著水位的不斷升高，浮子的浮力大于浮子重量和作用在噴嘴上的蓋板上的氣壓力之和時，

噴嘴便開啟，這時活塞大頭的左端面上也受氣壓力的作用，則作用于活塞上的氣壓力大于彈簧力，

使活塞右移而排水。排水至一定量，浮子落下，封住噴嘴。

活塞大頭左腔氣壓從溢流孔泄去，活塞復位，這個延時時間可使水基本排完。

SMC AD402自動排水器內部結構如圖所示。當水杯內無氣壓時，

浮子靠自重落下，壓塊關閉上節流孔，活塞靠彈簧力壓下，

活塞桿與O形圈脫開，冷凝水通過排水口排出。

當水杯內氣壓力大于 動作壓力（0.1MPa）時，

活塞受氣壓力作用，克服彈簧力及摩擦阻力上移，

排水口被關閉。當水杯內的水位升高到一定位置，

浮子浮力使壓塊與上節流孔脫離，氣壓力進入活塞上腔，

活塞下移，排水口被打開排水。水位下降到一定位置，

上節流孔又被關閉?；钊锨粴鈮和ㄟ^下節流孔排泄，

活塞上移，排水口再次被關閉，這時水已基本排完。

SMC AD37/AD47自動排水器內部結構如圖所示。

當水杯內無氣壓時，浮子靠自重落下，壓塊關閉上節流孔，

活塞被彈簧頂起，活塞桿封住排水口。
