內螺紋式費斯托FESTO：鉸鏈氣缸

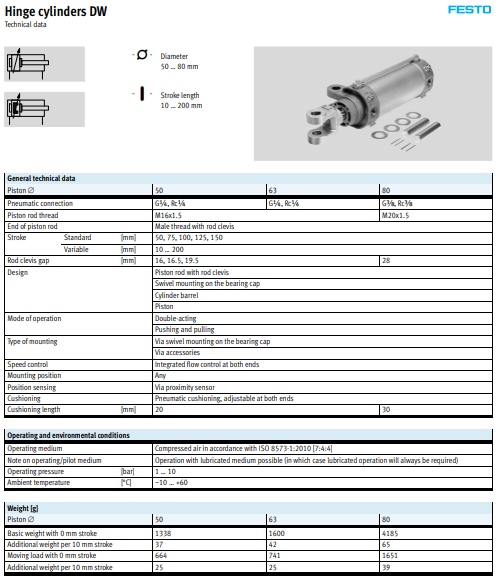

產品資料

技術參數

行程 150 mm

活塞直徑 63 mm

活塞桿螺紋 M16x1,5

雙耳環到耳軸安裝件之間的距離 16.5 mm

緩沖 PPV: 兩端帶可調的氣緩沖

裝配位置 任意

設計結構 活塞

活塞桿及雙耳環

在前端蓋上有擺動式安裝件

氣缸缸筒

速度調節 兩側都有集成的流量控制閥

位置檢測 用于接近式傳感器

活塞桿末端 外螺紋及雙耳環

工作壓力 1 ... 10 bar

工作模式 雙作用

工作介質 壓縮空氣符合ISO8573-1:2010 [7:4:4]

關于工作和先導介質的說明 可以使用經過潤滑的壓縮空氣

 (一旦使用后要求一直使用經過潤滑的壓縮空氣)

耐腐蝕等級 CRC 0 - 無腐蝕影響

環境溫度 -10 ... 60 °C

在終端位置的沖擊能量 1.3 J

緩沖長度 20 mm

6 bar時的理論作用力，回復行程 1,682 N

6 bar時的理論作用力，進程 1,870 N

0 mm行程時的移動質量 741 g

每10 mm 行程所增加的重量 42 g

0 mm行程時的基本重量 1,600 g

每 10 mm 行程的附加質量系數 25 g

其它可用接口 參見產品圖紙

安裝類型 在前端蓋上有擺動式安裝件

帶附件

氣動連接 G1/4

材料信息，桿叉 鋼鑄件

熱處理鋼

材料備注 符合 RoHS

材料信息，防塵密封 青銅

材料信息，蓋 壓鑄鋁

陽極氧化處理

材料信息，密封 NBR

材料信息，活塞桿 熱處理鋼

電鍍層為硬鉻

材料信息，缸筒 鍛造鋁合金

陽極氧化處理活塞桿位置：

–通過傳感器條（圖）

–通過帶有SMBR的安裝套件

接近傳感器

SME- / SMT-8M或SMTSO-8E

–通過外部接近傳感器

使用切換桿

2旋轉氣缸上的軸承。

桿形U形叉的間隙

和旋轉軸承相同

3種不同的U形U形夾間隙

已選

4集成流量控制

5綜合終點

緩震

6氣動連接，可以：

–通過Rc或G螺紋

–三個連接選項

側面（例如，通過修改

傳感器條）

內螺紋式費斯托FESTO：鉸鏈氣缸
