技術資料

氣動和壓縮空氣系統中系統壓力的監控

耐極高過壓和真空

清晰可見的傾斜 LED 顯示屏

紅/綠顯示，用于明確標識可接受的范圍

2 個開關輸出，可將其中一個配置為診斷輸出

ce   eac   cul

產品特征

輸出信號 開關信號

測量范圍

-1...1 bar -1000...1000 mbar

系統接口 螺紋連接 G 1/8 內螺紋

應用

特殊的性能 鍍金觸點

應用 用于工業應用

介質 壓縮空氣

由條件地適用于 根據需求其他的介質

介質溫度 [°C] 0...60

抗壓強度 [bar] 20

爆破壓力小值 [bar] 30

壓力 相對壓力; vacuum

電氣數據

工作電壓 [V] 18...32 DC; (符合EN 50178 SELV/PELV標準)

電流損耗 [mA] < 50

絕緣電阻小值 [MΩ] 100; (500 V DC)

防護等級 III

反相保護 有

過壓保護 有; (< 40 V)

開機延遲時間 [s] 0.3

Watchdog集成看門狗電路 有

總的輸入/輸出

輸入和輸出總數 數字輸出數量: 2

輸出

輸出數量 2

輸出信號 開關信號

電氣設計 NPN

數字輸出數量 2

輸出功能 常開/常閉; (可設定參數)

開關量輸出DC電壓降較大值 [V] 2

開關量輸出DC的持續電流負載 [mA] 100

開關頻率DC [Hz] < 200

短路保護 有

短路保護類型 脈沖

測量/設定范圍

測量范圍

-1...1 bar -1000...1000 mbar

開關點, SP [bar] -0.98...1

復原點, rP [bar] -0.99...0.99

設定步距 [bar] 0.01

精度/偏差

開關點精度 [測量范圍值的%] < ± 0,5

重復精度 [測量范圍值的%] < ± 0,1; (溫度波動< 10 K)

特征曲線偏差 [測量范圍值的%] < ± 0,25 (BFSL) / < ± 0,5 (LS); (BFSL = Best Fit Straight Line; LS = 極限點設定)

滯后偏差 [測量范圍值的%] < ± 0,25

長時間穩定性 [測量范圍值的%] < ± 0,05; (每6個月)

溫度系數零點 [測量范圍值的百分比 / 10 K] 0,2; (0...60 °C)

溫度系數量程 [測量范圍值的百分比 / 10 K] 0,2; (0...60 °C)

反應時間

反應時間 [ms] < 2.5

可編程的延遲時間dS, dr [s] 0; 0,002...5

軟件/編程

參數設定 遲滯/窗口; 常開/常閉; 診斷功能; 輸出極性; ON延遲、關斷延時; 阻尼; 顯示單位

工作條件

環境溫度 [°C] 0...70

存儲溫度 [°C] -25...85

外殼防護等級 IP 65

/測試

EMC電磁兼容

EN 61000-4-2 ESD 4 kV CD / 8 kV AD

EN 61000-4-3 HF電磁場輻射 10 V/m

EN 61000-4-4 Burst 2 kV

EN 61000-4-5 Surge 0,5/1 kV

EN 61000-4-6 射頻場感應的傳導抗擾度 10 V

抗沖擊

DIN IEC 68-2-27 50 g (11 ms)

抗震

DIN IEC 68-2-6 20 g (10...2000 Hz)

MTTF [年] 443

承壓設備指令 良好的工程實踐; 可用于2組流體; 根據需求流體組1的流體

機械技術數據

重量 [g] 85.5

原材料 PBT; FKM; 聚酯

材料(潮濕部件) 黃銅; FKM; 硅(鍍層); PBT

開關動作壽命 五千萬

系統接口 螺紋連接 G 1/8 內螺紋

顯示器/操作件

顯示

顯示單位 4 x LED, 綠色

開關狀態 2 x LED, 黃色

功能顯示 字母數字顯示, 4位數字

測量值 字母數字顯示, 4位數字

顯示單位 bar; kPa; psi; inHg

附件

附件(可選)

安裝套用于DIN導軌: TH 35-7,5 / EN60715, E37340

螺紋加長: 1/8", E30075

插接式接頭用于管: ? 6 mm, E30076

插接式接頭用于管: ? 8 mm, E30077

注釋

包裝單位 1 件

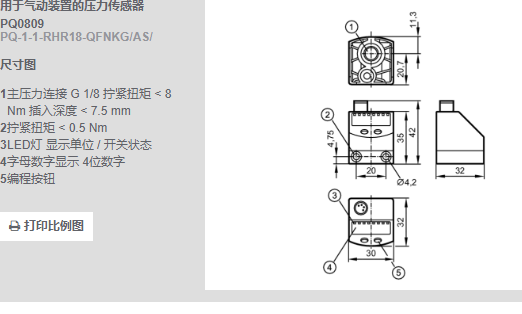

產品尺寸圖片
