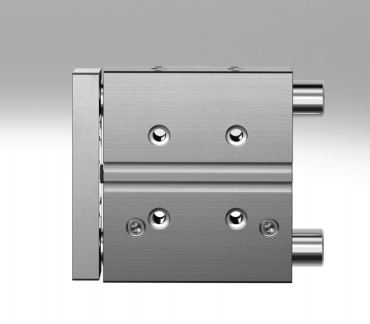

FESTO帶導向桿氣缸， 534769特性

DFM-50- -B

產品代號: 534769

技術參數

特性 值

行程 25 ... 400 mm

活塞直徑 50 mm

驅動單元的運作模式 連接軛

緩沖 P: 兩端帶彈性緩沖環(huán)/板

PPV: 兩端帶可調的氣緩沖

液壓緩沖器, 軟性特征曲線

裝配位置 任意

導向 普通軸承導向

循環(huán)滾珠軸承導向

設計結構 導向

位置檢測 用于接近式傳感器

派生型 耐熱密封，*高可承受120°C

工作壓力 1 ... 10 bar

工作模式 雙作用

ATEX 類氣體 II 2G

燃爆防護型氣體 Ex h IIC T4 Gb

符合防爆要求的環(huán)境溫度 -20°C <= Ta <= +70°C

工作介質 壓縮空氣符合ISO8573-1:2010 [7:4:4]

關于工作和先導介質的說明 可以使用經過潤滑的壓縮空氣

(一旦使用后要求一直使用經過潤滑的壓縮空氣)

CE 符號 (參見符合的標準) 根據 EU-Ex 防爆指導原則 (ATEX)

耐腐蝕等級 CRC 0 - 無腐蝕影響

2 – 中等腐蝕影響

環(huán)境溫度 -20 ... 120 °C

6 bar時的理論作用力，回復行程 1,057 N

6 bar時的理論作用力，進程 1,178 N

其它可用接口 參見產品圖紙

氣動連接 G1/4

材料備注 符合 RoHS

材料信息，蓋 鍛造鋁合金

材料信息，密封 NBR

材料信息，殼體 鍛造鋁合金

材料信息，活塞桿 高合金鋼, 耐腐蝕

FESTO帶導向桿氣缸， 534769特性
