為避免安全門意外關閉，類型2的開關可使用防關閉插件。當安全門

打開時，用防關閉插件替代執行器，插入安全開關中。然后，可用常

見的掛鎖（多三個）確保插件不會被取下。

由此，必須進入潛在危險區域的人員（例如維護、服務或清潔人員）

的安全得到BZ。在使用防關閉插件時，開關無法發出安全（關閉）

狀態信號。由此，機器意外啟動的可能性被排除。

類型2的安全開關分為帶鎖止功能和無鎖止功能兩種規格類型。鎖止

功能用于阻止（當存在危險時）門意外打開。由于此時執行器無法從

安全開關中拔出，因此確保門的鎖閉狀態，從而達到安全防護效果。

本目錄中所列舉的TP、STA、STP及STM系列開關為帶鎖止功能的類型2

的安全開關。安全開關TK也有鎖止功能，但沒有?意外關閉保護功能。

它無法歸入類型1或類型2的經典開關。

若通過關斷機器無法直接排除危險（如隨動動作），則必須使用鎖止

功能。在這種情況下，鎖止電磁線圈應能夠無故障地通過電控啟動。

這可以通過安全的靜止監控器或延時裝置來實現。此外，安全開關還

必須能夠對磁鐵的位置實施監控。

TP、STP、STM及TK系列開關配有必要的鎖止監控功能，從而用于人員保護。

通常情況下，為了防止加工流程因安全門意外打開而中斷，才對安

全門進行鎖止。在這種情況下，不必將鎖止磁鐵的位置監控設于安

全回路中。

本目錄中安全開關的殼體由玻璃纖維強化的熱塑料制成。由于殼體材

料耐性好，防護等級高（高達IP 67），開關可在為惡劣的環境條

件下使用。上述防護等級僅適用于電氣連接區域，不適用于執行頭。

若應用條件要求執行頭具有高負荷能力，則可以選用STM系列開關并

選配金屬執行頭?；蛑苯舆x用標配金屬執行頭的STP系列開關。由此，

便可兼顧塑料殼體安全開關的經濟性以及金屬安全開關的堅固性。

安裝安全開關時，須遵守相關規定。

安全開關的安裝位置可隨意選擇，但必須確保，在開關工作運行期

間，其安裝位置不會發生改變。此外，必須確保：必要時可隨時更換

開關，而無需進行再次調整。

通過使用許可的、只能借助于工具松開的固定元件，來確保相關規定

得到滿足。為避免位置發生改變，還須進行機械固定（比如通過使用定位銷）。

上述要求也適用于類型1開關的擋塊。此處同樣需要進行機械固定。

但主要的是，必須避免發生自行松脫。此外，還必須確保，凸輪和

擋塊只能安裝在正確的位置上。

為阻止對開關的改動，在安裝安全開關和擋塊時，也可以使用安全螺釘。

通常，執行器的接近方向與供貨中執行頭的標準結構不

符。NM、NP、GP、TP、STA、SGP及STP系列安全開關的執行頭可以

極為簡單地轉換至所需方向，使這個問題得以解決。

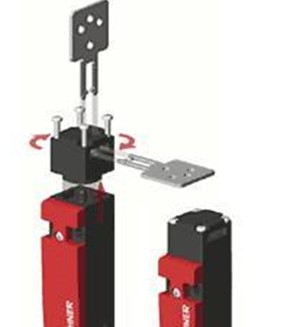

在松開四顆固定螺釘后，執行頭可以90°轉動。若出于防止改動的原

因，需要阻止執行頭被再次取下，可使用安全螺釘將執行頭固定在殼

體上。相應的固定材料，請參閱本目錄中的配件章節。

此外，NM.HB系列開關還可以通過轉換觸發方向，使執行器只在一個

方向上進行開關。

為簡化類型2開關以及執行器的安裝作業，可使用安裝板?？砂惭b

在防護門上的門閂能發揮的幫助作用。借助于門閂，所有的要

求——比如對門的機械式末端限位以及執行器的精 確導向——都能得

到 佳滿足。

帶有電纜接口的開關上有很大的空間可用于電氣連接。現代化的接線

方案越來越多地使用可插接的接口。在實施服務時，帶有接插連接件

的開關可以極其迅速地更換。這可縮短停工時間

本目錄中的安全開關有不同的接插件可供使用。相應的配套接插件可

裝上不同長度的電纜，作為配件提供。制動鉤

通過制動鉤，開關可借助于磁鐵鎖止。制動鉤直接作用于監控回路的

開關元件，在該回路中，斷開觸點只能在鎖止狀態下閉合

安全回路安全回路開關元件的位置取決于執行器及安全門的位置。這意味著，

只有當執行器同時處于開關頭中時，安全回路開關元件的斷開觸點才能閉合。

監控回路監控回路開關元件的位置取決于執行器和安全門的位置以及電磁線圈和鎖止裝置的位置。

當執行器插入后，可激活開關的鎖止功能。當鎖止磁鐵啟動時，制動

鉤將卡死柱塞，并觸發監控回路開關元件。監控回路中的觸點11-12將

閉合。安全回路開關元件的觸點11-12仍然保持閉合狀態。此時，安全

回路及監控回路開關元件的斷開觸點11-12將保持閉合，狀態監控

觸點23-24斷開。執行器及安全門被鎖止。此時，與安全回路相連的相

關設備可以啟動。

在初始狀態（執行器被拔出/安全門打開），所有的斷開觸點（此

處：21-22及41-42）均被斷開。常開觸點13-14閉合，發出狀態信息門打

開。常開觸點33-34也閉合，發出狀態信息未鎖止?；陂_關的機械結

構，觸點21-22及41-42發生意外閉合的可能性被排除

當執行器插入開關頭中時，柱塞被釋放。此時，常開觸點13-14斷開，

發出狀態信息門關閉。常開觸點33-34保持閉合狀態，仍然發出狀態信

息未鎖止。斷開觸點21-22及41-42仍然保持斷開狀態。
