CDRB50-180-R73L

產品描述

CRB-B 系列 擺動氣缸 葉片式 帶可變角度調整單元

●通過內置角度調整單元、磁性開關單元實現緊湊化(尺寸20, 30, 40)

  全長：縮短44%、重量減輕48%

●為便于安裝，配管、配線和角度調整單元被集中在同一側

●用角度調整螺釘可方便地調整七點和重點位置（按標準調整）

●根據軸的銑平位置可確認擺動角度（僅限于帶磁性開關的CDRB型）

●CRB系列上可安裝以前產品CRB2系列的各種單元

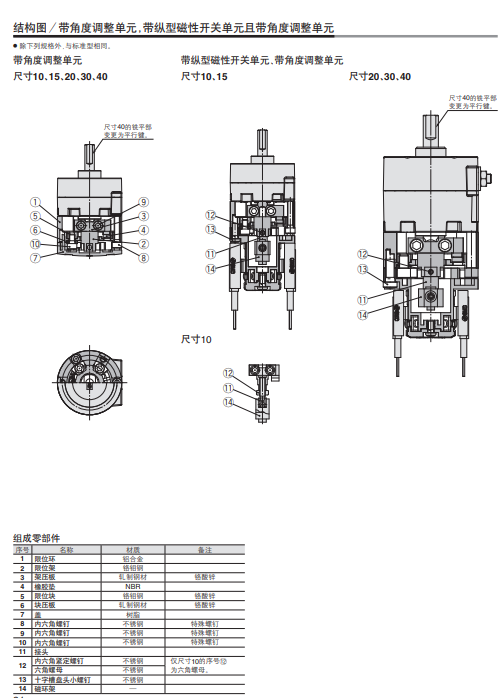

描述

軸形式 J 軸形式:雙軸.長軸:圓軸;短軸:銑平

尺寸 30 30

擺動角度 180 180°

他們不能。確認后，調整自動開關

實際設置中的工作條件。

自動切換

關

（關）

θd：遲滯范圍

執行位置：開

θm：工作范圍

工作范圍和磁滯

*工作范圍：θm

范圍介于自動開關打開到

自動開關單元內部的磁鐵旋轉并移動

當磁鐵沿相同方向旋轉時，自動開關將關閉。

?磁滯范圍：θd

范圍介于自動開關作為磁鐵打開的位置之間

自動開關單元內部旋轉并自動移動的位置

當磁鐵沿相反方向旋轉時，開關將關閉。

D-M9

尺寸θm：工作范圍θd：滯后范圍

10，15170°20°

20，30100°15°

40 86°10°

如何更改自動開關檢測位置

?設定檢測位置時，請松開十字槽

擰一下螺絲，將自動開關移至*選位置，然后

然后再次擰緊并修復它。此時，如果擰得太緊，請擰緊

可能會損壞并且無法固定位置。

適當?shù)臄Q緊扭矩：0.4至0.6 [N·m]

擰緊十字槽圓頭螺釘時，請注意

自動開關不會傾斜

安全使用注意

1.僅對機器/設備進行檢查和維護

在采取措施防止被驅動器掉落或失控后執行

對象已被確認。

2.取出產品時，請確認以下安全措施：

上面提到的已實施，并且來自任何適當權力

剪切源代碼，并閱讀并了解具體的產品注意事項

仔細檢查所有相關產品。

3.在機器/設備重啟之前，采取措施防止

意外的操作和故障。

4.事先聯系SMC，并特別考慮

如果要在以下任何情況下使用產品，請采取安全措施

以下條件。

1.出給定規格或使用條件和環境

在戶外或陽光直射的地方。

2.與原子能，鐵路，空氣一起安裝在設備上

導航，太空，運輸，車輛，軍事，醫療，

燃燒和娛樂，或與食物和設備接觸的設備

飲料，緊急停止電路，壓力機中的離合器和制動電路

應用，安全設備或其他不適合

產品目錄中描述的標準規格。
