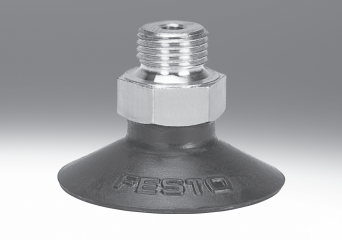

FESTO費斯托VASB-30-1/8-SI-B吸盤

工作壓力 –0.7 bar 時的

夾持力

[N] 0.14 0.9 1.6 4.5 7.9 34 56 106 197 397 606

吸盤有效直徑 [mm] 1.6 4 5.5 8 12 25 32 44 60 85 105

真空口 PK-3

型號 VAS-…-NBR

環境溫度 [°C] –20 … +60

螺紋栓 黃銅

材料注意事項 符合 RoHS 規定

公稱通徑 [mm] 1 1.5 2 2 3 3 4 4 4 4 7

結構特點 真空口位于頂部，標準圓形

工作介質 符合 ISO 8573-1:2010 [7:–:–] 標準

安裝方式 通過真空口

額定工作壓力 [bar] –0.7

吸盤有效直徑 [mm] 5.5

吸盤體積 [cm3] 0.095

環境條件

工作壓力 [bar] –0.95 … 0

環境條件

結構特點 真空口位于側方，標準圓形

安裝位置 任意

工作壓力 –0.7 bar 時的

夾持力 [N] 1.6

工作壓力 [bar] –0.7

安裝位置 任意

工作壓力 [bar] –0.95 … 0

耐腐蝕等級 CRC1) 2

1) CRC2：耐腐蝕等級 2，符合 Festo 940 070 標準

元件必須具備一定的耐腐蝕能力。外部可視元件具備基本的涂層表面，可直接與工業環境或與冷卻液、潤滑劑等介質接觸。

材料

肖氏硬度 60 ±5

吸盤 聚氨酯

顏色：透明

公稱通徑 [mm] 2

吸盤體積 [cm3] 0.03 0.03 0.095 0.12 0.328 1.29 3.47 8.01 18.3 33.5 79.1

工作介質 符合 ISO 8573-1:2010 [7:–:–] 標準

環境溫度 [°C] –20 … +80

耐腐蝕等級 CRC1) 2

真空口 M5

FESTO費斯托VASB-30-1/8-SI-B吸盤
