型號分析SMC薄型擺動氣缸SY9120-4LZD-03

作用力的大小即缸徑的選擇。根據負載力的大小來確定氣缸輸出的推力和拉力。一般均按外載荷理論平衡條件所需氣缸作用力，根據不同速度選擇不同的負載率，使氣缸輸出力稍有余量。缸徑過小，輸出力不夠，但缸徑過大，使設備笨重，成本提高，又增加耗氣量，浪費能源。在夾具設計時，應盡量采用擴力機構，以減小氣缸的外形尺寸。

選用節流閥控制氣缸速度需注意:水平安裝的氣缸推動負載時，TJ用排氣節流調速;垂直安裝的氣缸舉 升負載時，TJ用進氣節流調速;要求行程末端運動平穩避免沖擊時，應選用帶緩沖裝置的氣缸。

與使用的場合和機構的行程有關，但一般不選滿行程，防止活塞和缸蓋相碰。如用于夾緊機構等，應按計算所需的行程增加10~20㎜的余量。緊湊、輕量

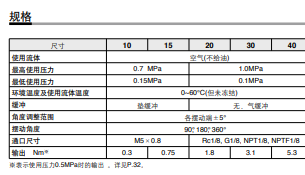

系列 齒條形式 尺寸 擺動角度

CRQ2 雙齒條 10，15，20，30，40 90°180°360°

優質型號：

CP96SDB80-Z1V099-50C-XC8B

CP96SDB32-80C

CDG1BN25-250Z

AR32P-270AS

CP96SDB80-75C

CP96SDB63-25C

BMG2-012

3C-D-Z73

CP96SDB100-160C

AR30K-03BE-B

CDQ2B50-5DMZ

型號分析SMC薄型擺動氣缸SY9120-4LZD-03
