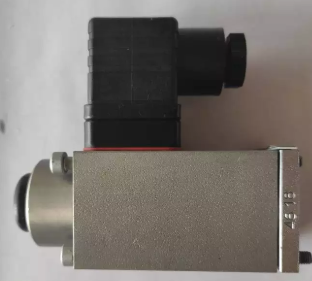

德國HAWE電磁換向閥WN1F-G24進口

產品說明：

此種閥裝上底板，即可成為管接式換向閥，并且可在其底板上選裝其它作用的閥，由此可進一步擴大其應用范圍。

與WH型相比，WN型的結構設計更為簡單，成本比較。但由于無動密封和無電磁鐵單獨卸荷，其*允許工作壓力也相應減。

許多只閥可并聯組成液壓控制系統所需的閥塊。

特征及：

 具有高切換安全性的無泄漏密封球閥結構

 操縱方式：電磁操縱、壓力操縱、機械操縱或手動操縱

 切換力和平穩、無沖擊轉換

 工作壓力至 700 bar

特征及：

良好的

空間需求

截止式換向閥無泄漏密封

8 W 技術的磁鐵結構形式

安裝方式 板式管式

安裝位置 任意；操縱部分垂直向上

流通方向 箭頭方向P口（泵源），R口（回油），A和B口（執行件）是由閥的設計所確定的并不能任意調換

遮蓋量 負遮蓋量，這說明從O位切換到a位或相反，從一個機能到另一個機能的過渡是逐漸進行的，而3/2換向閥流道均為相通。

工作壓力 所有接□均可承受工作壓力，但要按3.1節的機能圖箭頭方 向有壓降；即A(B)>R。

4/3換向閥的R □僅為回油口。

電磁鐵操縱的 切換壓力

靜態過載壓力 零位時，P □承受壓力為工作壓力的2倍

流量 雙作用油缸（差壓油缸）要注意其面積比，也就是說；回油流量 可大于進□流量。

介質  按DIN51519標準jS〇VG10至68，粘 度范圍小約4,大約800mm2/s,工作粘度約10至200mm2/s,也適用于合成介質HEPG聚烷基乙二醇）和HEES (合成脂）工作溫度約至+70℃

溫度 環境溫度：約-40...+8〇°C

油溫:，-25...+80°C注意其粘度范圍！如果恒定溫度在工作時至少高于20K, 則起動溫度允許至-40°C (注意起動粘度)。合成介質要注意制造商對其介 質

德國HAWE電磁換向閥WN1F-G24進口
