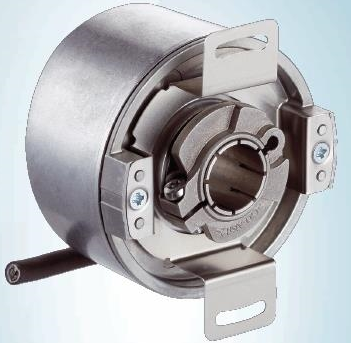

資料展示SICK施克編碼器SFM60-HPKTOK02

施克SICK旋轉增量式編碼器以轉動時輸出脈沖，通過計數設備來知道其位置，當編碼器不動或停電時，依靠計數設備的內部記憶來記住位置。這樣，當停電后，編碼器不能有任何的移動，當來電工作時，編碼器輸出脈沖過程中，也不能有干擾而丟失脈沖，不然，計數設備記憶的零點就會偏移，而且這種偏移的量是無從知道的，只有錯誤的結果出現后才能知道。解決的方法是增加參考點，編碼器每經過參考點，將參考位置修正進計數設備的記憶位置。

編碼器產生電信號后由數控制置 CNC，可編程邏輯控制器PLC，控制系統等來處理，這些傳感器主要應用在下列方面：機床，材料加工，電動機反饋系統以及測量和控制設備。

  在編碼器中角位移的轉換采用了光電掃描原理，讀數系統是基于徑向分度盤的旋轉，該分度由交替的透光窗口和不透光窗口構成的。此系統全部用一個紅外光源垂直照射，這樣光就把盤子上的圖像投射到接收器表面上，該接收器覆蓋著一層光柵，稱為準直儀，它具有和光盤相同的窗口，接收器的工作是感受光盤轉動所產生的光變化，然后將光變化轉換成相應的電變化，一般地，旋轉編碼器也能得到一個速度信號，這個信號要反饋給變頻器，從而調節變頻器的輸出數據。

sick施克編碼器ATM90-PXF13X11

sick施克編碼器ATM90-PXF12X12

sick施克編碼器ATM90-PXF11X13

sick施克編碼器ATM90-PUF13X13

sick施克編碼器ATM90-PUF13X11

sick施克編碼器ATM90-PUF12X12

sick施克編碼器ATM90-PUF11X13

sick施克編碼器ATM90-PTF13X13，

sick施克編碼器ATM90-PTF13X11

sick施克編碼器ATM90-PTF12X12

sick施克編碼器ATM90-PTF11X13

sick施克編碼器ATM90-AXM12X12

sick施克編碼器ATM90-AXL12X12

sick施克編碼器ATM90-AXK12X12

sick施克編碼器ATM90-AXA12X12

sick施克編碼器ATM90-AUM12X12

sick施克編碼器ATM90-AUL12X12

施克編碼器分類

一、按碼盤的刻孔方式不同分類

1、增量型：就是每轉過單位的角度就發出一個脈沖信號(也有發正余弦信號，然后對其進行細分，斬波出頻率更高的脈沖)，通常為A相、B相、Z相輸出，A相、B相為相互延遲1/4周期的脈沖輸出，根據延遲關系可以區別正反轉，而且通過取A相、B相的上升和下降沿可以進行2或4倍頻；Z相為單圈脈沖，即每圈發出一個脈沖。

2、值型：就是對應一圈，每個基準的角度發出一個*與該角度對應二進制的數值，通過外部記圈器件可以進行多個位置的記錄和測量。

二、按信號的輸出類型分為：電壓輸出、集電極開路輸出、推拉互補輸出和長線驅動輸出。

三、以施克編碼器機械安裝形式分類

1、有軸型：有軸型又可分為夾緊法蘭型、同步法蘭型和伺服安裝型等。

2、軸套型：軸套型又可分為半空型、全空型和大口徑型等。

四、以施克編碼器工作原理可分為：光電式、磁電式和觸點電刷式。
