SMC5通防爆閥SY9120-5LZD-03中文資料

產品概述：

Exd Ⅱ BT4 (TIIS品)。

?防水性：通過IPX6測試

?無需先導閥的排氣對策。

　（主閥?先導閥集中排氣型［50-VFE3000］）

?可集裝化(50-VEF)

?可作為選擇閥或分離閥使用，也可用于真空 (50-VPE)

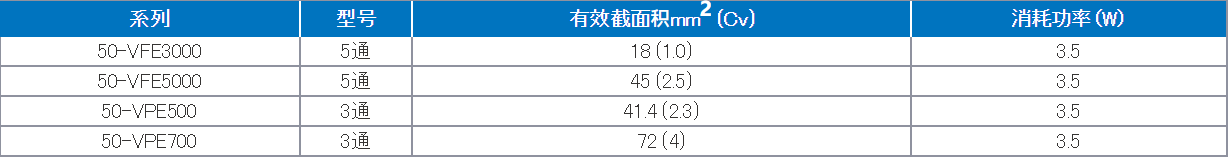

?集裝型號：50-VV5FE3，50-VV5FE5

Exia II BT4 (TIIS品)

?有3種接頭形式可選: L形插座式、帶保護罩的L形插座式、帶對應IP65的電纜

?有3種隔離柵可選

?集裝型號.: 51-SS5Y5, 51-SS5Y7

產品要點：

1、防爆電磁閥工作壽命長。

2、防爆電磁閥工作制式：分長期工作制，反復短時工作制和短時工作制三種。防爆電磁閥均為長期工作制，即線圈允許長期通電工作。對于長時間閥門開通只有短時關閉的情況，則宜選用常開電磁閥。用在短時工作制而批量又很大時，可作特殊訂貨以降功耗。

3、防爆電磁閥工作頻率：動作頻率要求高時，結構應直動式電磁閥，電源應交流。

作用：

防爆電磁閥其線圈外殼不但具有承受氣體壓力的隔爆作用，而且對氣體能量傳遞具有阻滯作用，安全性能更高。是特別設計適用于傳輸易燃易爆介質或?qū)Ｓ糜谛晕ｋU(xiǎn)場所的特殊電磁閥系列產品，不同的環境和流體應選擇不同防爆等級的電磁閥。

工作原理：

電磁閥里有密閉的腔，在不同位置開有通孔，每個孔都通向不同的油管，腔中間是閥，兩面是兩塊電磁鐵，哪面的磁鐵線圈通電閥體就會被吸引到哪邊，通過控制閥體的移動來檔住或漏出不同的排油的孔，而進油孔是常開的，液壓油就會進入不同的排油管，然后通過油的壓力來推動油缸的活塞，活塞又帶動活塞桿，活塞竿帶動機械裝置動。這樣通過控制電磁鐵的電流就控制了機械運動。
