規格
項目
缸徑
使用流體
高使用壓力
使用壓力
連接口徑
行程允許誤差
使用活塞速度
不回轉精度
活塞桿
軸承形式
緩沖
給油
允許吸收能量
mm
MPa
MPa
℃
mm
mm/s
J
雙作用型
壓縮空氣
0.70
5～60
0～－5 1～200
滑動軸承
滾動軸承
帶橡膠緩沖
不可給油
0.303
STR2-MF（滑動軸承）、STR2-BF（滑動軸承） φ10 φ16 φ20 φ25 φ32
0.061
Rc1/8
0.15
M5
0.1
行程
機種型號
φ10
φ16、φ20、φ25、φ32
50 5 10
100
10、20、30、40、50
10、20、30、40、50、60、70、80、90、100
缸徑 標準行程 大行程 小行程 帶開關小行程
開關規格
●單色/雙色表示型
項 目
用途
電源電壓
負荷電壓
負荷電流
指示燈
有接點2線式
可編程控制器專用
－
DC10～30V
5～20mA（注1）
可編程控制器、繼電器用
DC12V/24V
5～50mA
AC110V
7～20mA
DC5/12/24V
50mA以下
AC110V
20mA以下
可編程控制器、繼電器用
DC10～28V
DC30V以下
50mA以下
可編程控制器、繼電器用
IC回路（無指示燈）、串連用
無接點2線式 無接點3線式
K2H?K2V K2YH?K2YV K3H?K3V K3YH?K3YV K0H?K0V K5H?K5V
－ － 發光二極管（ON時燈亮） 紅色/綠色發光二極管（ON時燈亮） 發光二極管（ON時燈亮） 紅色/綠色發光二極管（ON時燈亮） 發光二極管（ON時燈亮） ●帶預防維護輸出
項 目
用途 可編程控制器專用
－
DC10～30V
5～20mA
20mA以下
可編程控制器專用
－
DC10～30V
5～20mA
5～20mA以下
可編程控制器、繼電器用
DC10～28V
DC30V以下
50mA以下
50mA以下
可編程控制器、繼電器用
DC10～28V
DC30V以下
50mA以下
50mA以下
無接點3線式 無接點4線式 無接點3線式 無接點4線式
K2YFH/V K3YFH/V K2YMH/V K3YMH/V
紅色/綠色發光二極管（ON時燈亮）
DC30V以下
黃色發光二極管（ON時燈亮） － 注1: 上述負荷電流的大值：20mA為25℃時的值。開關使用的環境溫度高于25℃時，負荷電流值于20mA。（60℃的情況下為5～10mA）
安裝位置調節部位
預防維護輸出部位
電流電壓
負荷電壓
負荷電流
負荷電壓
負荷電流
通常輸出部位預防維護輸出部位指示燈
STR2-MF
STR2-BF
STR2-MF
STR2-BF
±0.3゜ ±0.1゜
0.181
±0.2゜ ±0.3゜
0.68 1.3
〈型號表示例子〉
選項注意事項：
STR2-MF-16-30-K0H-R-F
機種：級雙活塞桿型氣缸 微速型
a 軸承方式 ：滑動軸承
b 缸徑 ：φ16mm
c 配管螺紋種類：Rc螺紋
d 行程 ：30mm
e 開關型號 ：有接點K0H開關、導線1m
f 開關數 ：前端帶1個 g 選擇項 ：端板材質：鋼 ●開關本體的型號表示方法
e
型號表示方法
注1：后方配管型“R”的大行程如下所示
?φ16 ：70行程
?φ20?φ25 ：60行程
?φ32 ：50行程
注2：STR2-BF-10不能使用有接點開關。
此外，我公司還備有 開關型號以外的開關。
（按訂單）有關詳細情況請參考卷末1頁。
d 行程 a 軸承方式
內 容 e 開關型號
※導線長
f 開關數
g 選擇項
符號
選

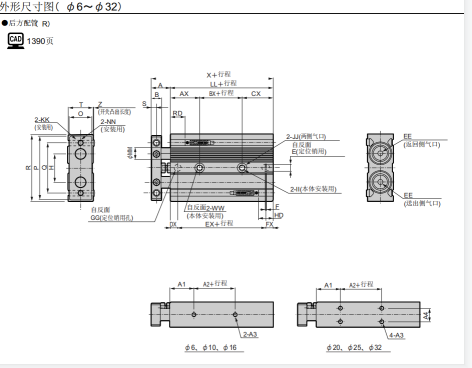

外形尺寸圖
與雙作用STR2系列相同。請參考1356頁。
有關測定方法的技術資料，請參考測定方法（
