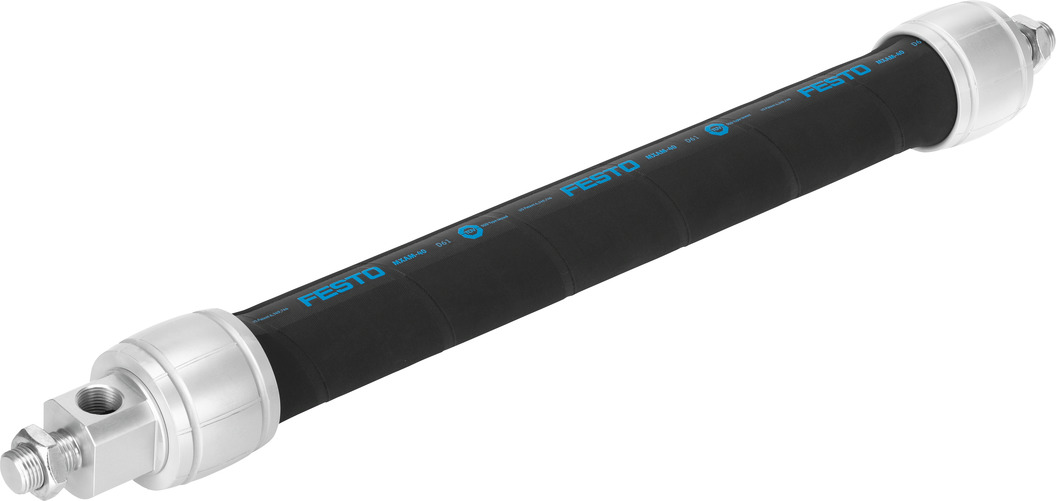

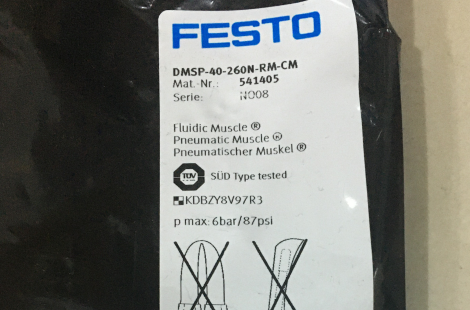

FESTO費斯托氣動肌腱DMSP-40-260N-RM-CM

DMSP-10-115N-AM-CM

DMSP-10-200N-RM-CM

DMSP-10-120N-AM-CM

DSBC-50-200-PPVA-N3

DSBC-50-250-PPVA-N3

DSBC-50-300-PPVA-N3

DSBC-40-250-PPVA-N3

DSBC-40-300-PPVA-N3

技術參數

規格

40

大程度收縮時的直徑增加量

80 mm

行程

0 mm ... 2250 mm

大收縮

額定長度的 25%

大初始張力

額定長度的 5%

標稱長度

120 mm ... 9000 mm

肌腱重復精度

<= 公稱長度的 1％，循環式

容許平行度公差

比額定長度 400 mm 高出 <= 2 mm

與標稱長度 400 mm 相比 ± 0.5%

允許的角度公差

≤ 1 deg

符號

00991121

工作壓力

0 bar ... 6 bar

工作模式

單作用

拉動

德國技術監督協會 (TüV)

工作介質

壓縮空氣，符合 ISO 8573-1:2010 [7:-:-]

工作和先導介質說明

可用潤滑介質工作（之后須一直潤滑介質工作）

耐腐蝕等級 CRC

2 - 中等耐腐蝕能力

短型號代碼

DMSP

安裝位置

可選

結構特點

收縮膜片

環境溫度

-5 °C ... 60 °C

自由懸掛的大工作負載

250 kg

大工作壓力下的理論氣動肌腱輸出力

6000 N

6 bar 時的理論力值

6000 N

每 1 m 長的附加重量

340 g

氣動接口

G3/8

型號

DSBC-40-80-PPVA-N3

DSBC-40-100-PPVA-N3

DSBC-63-25-PPVA-N3

DSBC-63-40-PPVA-N3

DSBC-63-50-PPVA-N3

DSBC-63-80-PPVA-N3

DSBC-40-125-PPVA-N3

DSBC-40-160-PPVA-N3

DSBC-40-200-PPVA-N3

DSBC-50-25-PPVA-N3

DSBC-50-40-PPVA-N3

DSBC-50-50-PPVA-N3

DSBC-50-80-PPVA-N3

DSBC-50-100-PPVA-N3

DSBC-50-125-PPVA-N3

DSBC-50-160-PPVA-N3

DMSP-20-300N-RM-CM-DN

DMSP-20--300N-RM-CM-DN

DMSP-20-200N-RM-CM-DN

DMSP-20-300N-RM-CM-DN

DMSP-20-150N-RM-CM

FESTO費斯托氣動肌腱DMSP-40-260N-RM-CM
