德國費斯托標準氣缸DSBG系列的操作示范

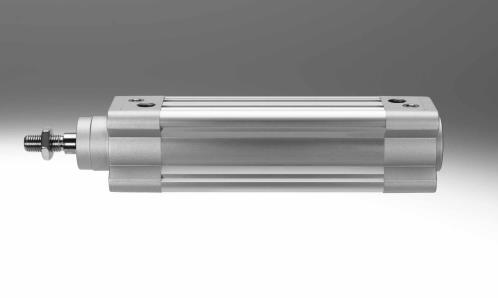

產品圖片

德國費斯托標準氣缸DSBG系列的操作示范

行程

1 mm ... 2800 mm

活塞直徑

63 mm

活塞桿螺紋

M10

M16x1.5

活塞桿的扭轉間隙 (+/-)

-0.45 deg ... 0.45 deg

基于標準

ISO 15552

緩沖

兩端帶彈性緩沖環/墊

自調節氣動終端位置緩沖

氣動緩沖，兩端可調

安裝位置

可選

符合標準

ISO 15552

活塞桿端部

外螺紋

內螺紋

結構特點

缸徑

活塞桿

連桿

連桿

缸筒

缸筒

位置檢測

通過接近開關

符號

00992970

00991217

00991218

00991235

00991237

派生型

適合未潤滑的工作

軸承端蓋上的波紋管

硬質刮片

活塞桿加長外螺紋

活塞桿，帶內螺紋

加長活塞桿

摩擦，適合平衡吊應用

金屬刮塵片

抗扭轉

恒定慢速運動

摩擦

雙端活塞桿

耐高溫密封件，高 120 °C

溫度范圍 0 - 150 °C

溫度范圍 -40 - 80 °C

一端活塞桿

工作壓力

0.01 MPa ... 1.2 MPa

工作壓力

0.1 bar ... 12 bar

工作模式

雙作用

CE （見合格聲明）

符合歐盟防爆指令 (ATEX)

CE 標記（見合格聲明）

根據 UK EX 指令

防爆

Zone 1 (ATEX)

Zone 2 (ATEX)

Zone 21 (ATEX)

Zone 22 (ATEX)

Ex h IIC T4 Gb

ATEX 氣體類別

II 2G

ATEX 防塵類別

II 2D

氣體防爆阻燃類型

Ex h IIC T4 Gb

Ex h IIC T4 Gb

防塵防爆阻燃類型

Ex h IIIC T120°C Db

防爆環境溫度

-20°C <= Ta <= +60°C

歐盟境外防爆

EPL Db (GB)

EPL Gb (GB)

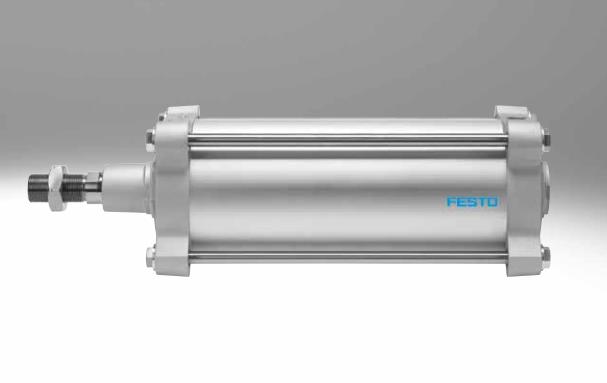

產品圖片

工作介質

壓縮空氣，符合 ISO 8573-1:2010 [7:4:4]

工作和先導介質說明

可用潤滑介質工作（之后須一直潤滑介質工作）

耐腐蝕等級 CRC

2 - 中等耐腐蝕能力

3 - high corrosion stress

環境溫度

-40 °C ... 150 °C

端位的沖擊能量

1.3 J

緩沖長度

22 mm

6 bar 時的理論力值，返回行程

1682 N

安裝方式

要么：

通過內螺紋安裝

材料說明

含有油漆潤濕缺陷物質

RoHS 合規

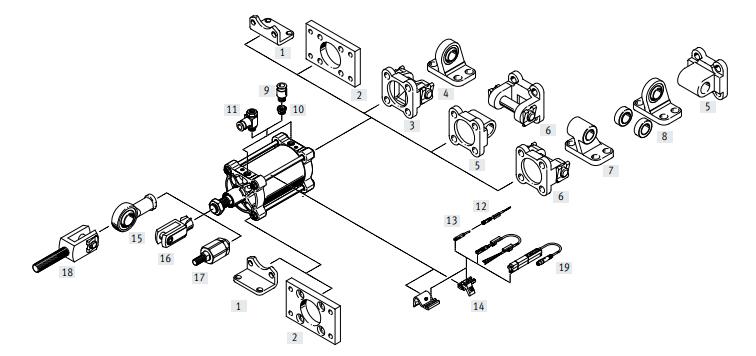

帶附件

氣動接口

G3/8

蓋子材料

涂層壓鑄鋁

活塞密封件材料

FPM

HNBR

TPE-U(PU)

活塞材料

精制鋁合金

活塞桿材料

高合金不銹鋼，鍍硬鉻

活塞桿密封刮油器材料

FPM

HNBR

PE

TPE-U(PU)

緩沖器密封件材料

FPM

TPE-U(PU)

Cushioning piston material

高合金鋼

高合金不銹鋼

精制鋁合金

POM

凸緣螺母材料

鍍鋅鋼

拉桿材料

高合金鋼

高合金不銹鋼

耳軸安裝件材料

漆面球墨鑄鐵

波紋管材料

NBR

聚酰胺

聚甲醛

缸筒材料

光滑陽極氧化精制鋁合金

螺母材料

鍍鋅鋼

高合金不銹鋼

活塞桿刮拭密封件材料

黃銅

加強型聚四氟乙烯

軸承材料

青銅

金屬聚合物
