德國力士樂先導式比例閥4WRZ的從性能概覽

產品簡介：

德國力士樂先導式比例方向閥4WRZ

不帶電氣位置反饋，不帶集成電子元件 (OBE)

規格 10, 16, 25, 32

組件系列 7X

大工作壓力 350 bar

大流量 1600 l/min

特征

不帶集成電子元件 (OBE) 的先導式二級比例方向閥

控制液壓油的流向和流量

通過帶對中螺紋和可拆卸線圈的比例電磁鐵進行操作

用于底板安裝：孔圖按 ISO 4401

輔助操縱裝置，可選

彈簧定中的控制滑板

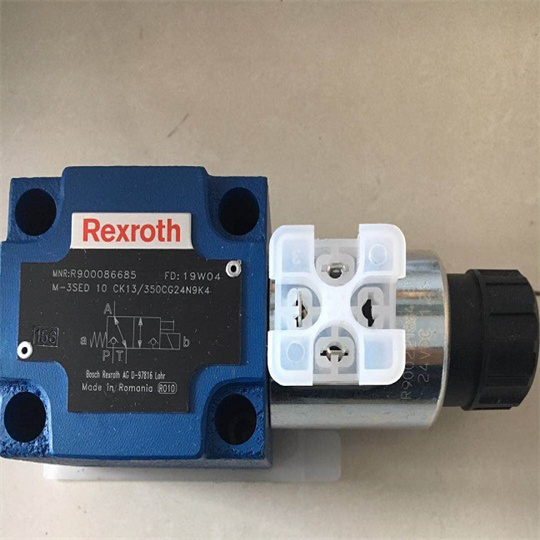

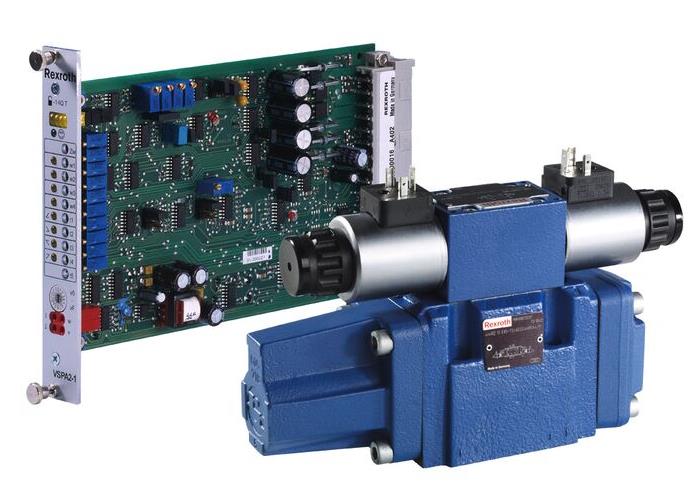

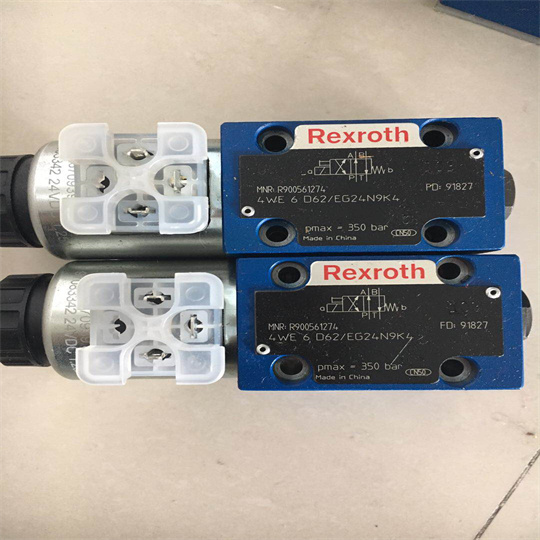

產品圖片：

設置：

閥門的基本構成包括：

帶比例電磁鐵（5 和 6）的先導控制閥 (9)

帶主控制閥芯 (11) 和對中彈簧 (12) 的主閥 (10)

功能：線圈（5、6）斷電后，主控制閥芯 (11) 將通過對中彈簧 (12) 保持在中心位置。

主控制閥芯 (11) 由先導控制閥 (9) 控制；主控制閥芯成比例移動，例如，通過啟動線圈“b”(6)。

→ 控制閥芯 (2) 向右移動，先導油通過先導控制閥 (9) 流入壓力腔 (13)，并使主控制閥芯 (11) 根據電氣輸入信號成比例轉動。

→ 通過具有漸進流體特性的節流橫截面，進行從 P 到 A 及從 B 到 T 的連接

先導油可通過油口 P 從內部供給先導控制閥，也可通過油口 X 從外部供給先導控制閥。

關閉線圈 (6)

→ 控制閥芯 (2) 和主控制閥芯 (11) 移回至中心位置

根據閥芯位置，液壓油可從 P 流到 A，從 B 流到 T，或從 P 流到 B，從 A 流到 T (R)。

可選手動應急操作（14 和 15）可圈不通電的情況下用于移動控制閥芯 (2)。

注意：

意外激活手動應急操作可能會導致不受控制的機器運動！
