銷售festo帶滾珠絲杠的電缸ESBF系列

產品簡介

費斯托festo電缸ESBF-BS-40-200-5P

2215385

可選裝滾珠絲杠（規格 32 … 100）或滑動絲桿（規格 32 … 50）

可選：高防腐蝕性，防護等級 IP 65，活塞桿加長件

滾珠絲杠：借助三個絲桿螺距，可選擇的力速比

有桿電缸和滑臺式電缸

規格

40

行程

200 mm

活塞桿螺紋

M12x1.25

理論反向間隙

30 μm

絲桿直徑

16 mm

絲桿螺距

5 mm/U

活塞桿的扭轉間隙 (+/-)

0.2 deg

基于標準

ISO 15552

安裝位置

可選

活塞桿端部

外螺紋

電機類型

步進電機

伺服電機

位置檢測

通過接近開關

結構特點

帶滾珠絲杠的電缸

絲桿類型

滾珠絲桿

符號

00991941

扭矩/導向保護

帶滑動軸承導軌

大加速度

5 m/s2

大速度

0.42 m/s

重復精度

±0.01 mm

持續通電率

耐腐蝕等級 CRC

2 - 中等耐腐蝕能力

油漆濕潤缺陷物質（PWIS）符合性

VDMA24364 區域 III

儲存溫度

-20 °C ... 60 °C

適合食品行業使用

見補充材料說明

相對空氣濕度

0 - 95%

防護等級

IP40

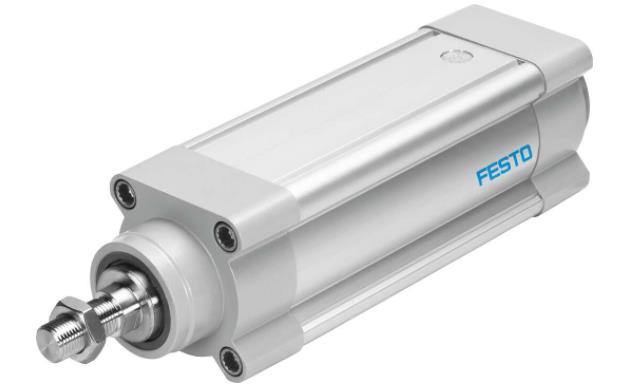

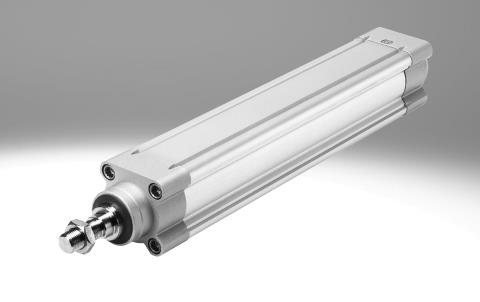

產品圖片

環境溫度

0 °C ... 60 °C

大驅動扭矩

3 Nm

驅動軸的大徑向力

130 N

大進給力 Fx

3000 N

與負載無關的摩擦扭矩

0.2 Nm

參考值有效負載，水平

300 kg

有效負載參考值，垂直

300 kg

每米行程的慣性動量 JH

0.4601 kgcm2

每公斤工作負載的轉動慣量 JL

0.0063 kgcm2

慣性動量 JO

0.0504 kgcm2

0 mm 行程的移動質量

467 g

每 10 m 行程的附加重量

47 g

0 mm 行程的基本重量

1237 g

每 10 mm 行程的額外移動質量

26 g

活塞桿材料

高合金不銹鋼

螺釘材料

鍍鋅鋼

安裝方式

通過內螺紋安裝

或附件

接口代碼，驅動器

D40

材料說明

RoHS 合規

心軸螺母材料

軋鋼

缸筒材料

光滑陽極氧化精制鋁合金

絲桿材料

軋鋼
