德國Phoenix菲尼克斯初級開關電源的技術參數
產品簡介
初級開關電源, QUINT POWER,
螺釘連接, DIN導軌安裝,
SFB Technology (Selective Fuse Breaking),
輸入: 1相, 輸出: 24 V DC / 10 A
環境條件
保護等級 IP20
環境溫度(運行) -25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K)
環境溫度(調試類型測試) -40 °C
環境溫度(存放/運輸) -40 °C ... 85 °C
允許的大相對濕度(操作) ≤ 95 % (25°C時,無冷凝)
氣候等級 3K3(符合EN 60721標準)
污染等級 2
安裝高度 5000 m
尺寸
寬度 60 mm
高度 130 mm
深度 125 mm

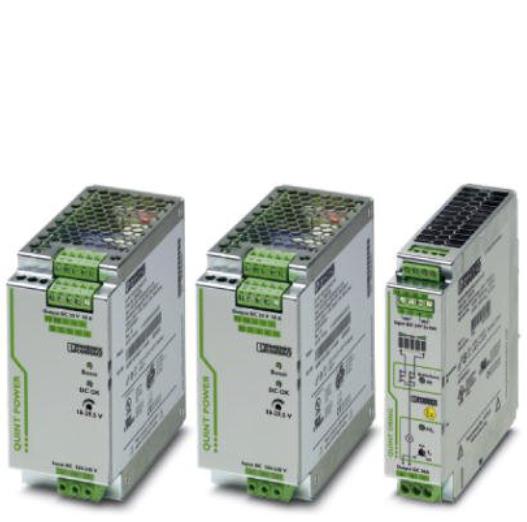

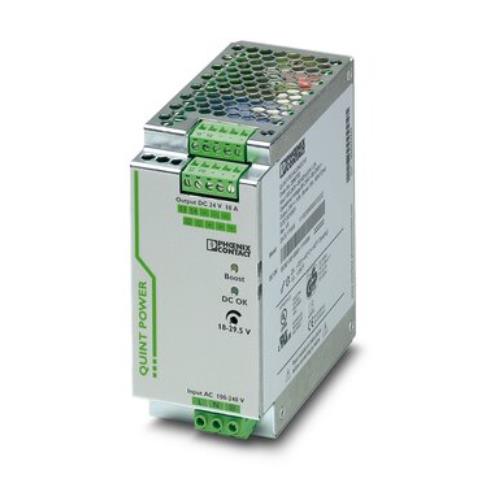

產品圖片
備用端子寬度 122 mm
備用端子高度 130 mm
備用裝配視圖 63 mm
左側/右側安裝距離 5 mm / 5 mm
頂部/底部安裝距離 50 mm / 50 mm
輸入數據
額定輸入電壓范圍 100 V AC ... 240 V AC
110 V DC ... 250 V DC
輸入電壓范圍 85 V AC ... 264 V AC
90 V DC ... 350 V DC (UL 508: ≤ 300 V DC)
介電強度 大 300 V AC
AC頻率范圍 45 Hz ... 65 Hz
DC頻率范圍 0 Hz
PE放電電流 < 3.5 mA
電耗量 2.2 A (120 V AC)
1.3 A (230 V AC)
2.5 A (110 V DC)
1.2 A (220 V DC)
額定功耗 302 VA
沖擊電涌電流 < 15 A
電網緩沖時間 > 36 ms (120 V AC)
> 36 ms (230 V AC)
輸入熔斷器 10 A (慢熔斷,內部)
TJ使用的輸入保護斷路器 10 A ... 20 A (AC: 特性B、C、D、K)
功率因數(cos phi) 0.85
保護名稱 瞬態電涌保護
保護電路/組件 壓敏電阻,氣體放電管
