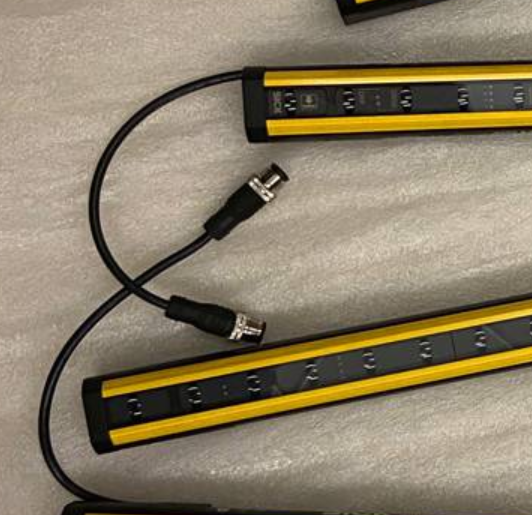

德國sick西克安全光柵的發射器+接收器特點

C4C-SC03030A10000

C4C-EC03030A10000

簡易安裝 圓弧設計的支架配合無盲區設計光幕，M12系統插頭通用性強

快速狀態反饋 涵蓋全面診斷：對光顯示，激光對準輔助，保護范圍LED顯示

寬范圍的工作溫度 –30 °C 到+55 °C, 防護等級: IP 65, IP 67

無盲區

4 mm 或 30 mm 的分辨率

防護區域高度 300 mm 至 2,100 mm

自動校準防護區域?qū)挾?*掃描范圍 10 m

運行環境溫度 –30 °C 至 +55 °C

外殼防護等級 IP 65 和 IP 67

兼容 Flexi Loop 的 M12 插頭

可級聯三對 deTec4 Prime 安全光幕, 光束可編碼

保護距離高達 21 m, 集成激光對準輔助裝置

手動復位，EDM，狀態信號輸出

M12 系統插頭可以連接Flexi-Loop

節省時間 配置無需通過電腦：DIP開關在系統插頭中，保護距離自動測距

避免相互干擾 編碼功能可以實現光幕在相鄰機器不受干擾

C-EA07530A10000

C-SA09030A10000

C-EA09030A10000

C-SA10530A10000

C-EA10530A10000

C-SA12030A10000

C-EA12030A10000

C-SA13530A10000

C-EA13530A10000

C-SA15030A10000

C-EA15030A10000

C-SA16530A10000

C-EA16530A10000

C-SA18030A10000

C-EA18030A10000

C-SA19530A10000

C-EA19530A10000

防護等級 III (IEC 61140)

供電電壓 UV 24 V DC (19.2 V ... 28.8 V)

殘余紋波 ≤ 10 %

功率消耗典型值 1.92 W (DC) / 0.96 W (DC)

安全輸出端 (OSSD)

輸出方式 2 個 PNP 半導體，短路保護、監控交叉電路 1)

開啟狀態，開關電壓 HIGH 24 V DC (UV – 2.25 V DC ... UV)

關閉狀態，開關電壓 LOW ≤ 2 V DC

各 OSSD 的電流負載能力 ≤ 300 mA

德國sick西克安全光柵的發射器+接收器特點
