菲尼克斯D-SUB總線連接器2761606的技術規(guī)格

產品簡介：

德國Phoenix菲尼克斯D-SUB總線連接器-SUBCON 15/M-SH

2761606

D-SUB連接器，15位，針式連接器，一個進線< 35°，所有系統(tǒng)通用，引腳分配： 1，2，3，...，14，15螺釘接線端子

產品描述：

該系列包括用于點到點連接的SUBCON連接器，包括9、15和25芯針式或孔式，電纜饋入設計為單根電纜。 SUBCON-SHORT-SCREW固定螺釘，作為附件可選，用于狹窄的安裝環(huán)境。外殼帶緊固螺釘，但不帶螺圈。

產品類型

數據插頭

引腳分布

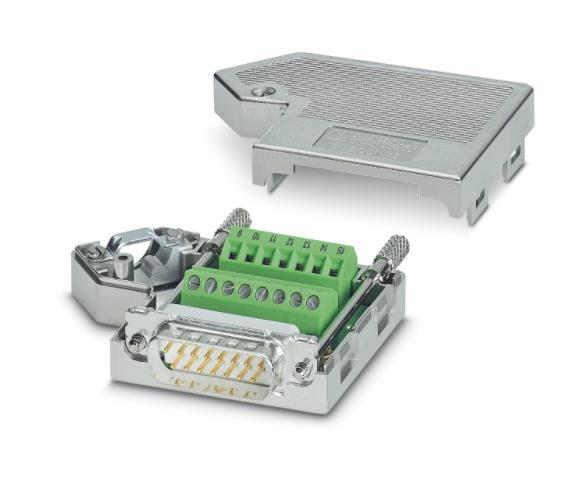

產品圖片：

所有的連接和螺釘接線端子是一對一的

額定電壓 UN 50 V DC

額定電流IN 100 mA

傳輸介質 銅

D-SUB連接

連接方式 D-SUB連接器

D-SUB連接

連接方式 螺釘連接

剝線長度 5 mm

剛性導線小橫截面 0.14 mm2

剛性導線大橫截面 1.5 mm2

柔性導線小橫截面 0.14 mm2

柔性導線大橫截面 1 mm2

小導線橫截面AWG 26

大導線橫截面AWG 16

外殼材料 ABS，金屬鍍層
