操作說明beckhoff端子模塊EL2904

產品簡介：

德國倍福beckhoff端子模塊EL2904

EL2904 具有安全參數，可根據各自的安全要求專門調整功能。

例如，可以配置輸出端的電流測量和輸出測試，以便能夠檢測交叉電路以及做出適當?shù)姆磻?yīng)。

此外，還可以為 EL2904 激活標準輸出。

因此，相應的標準輸出可在過程映像中與 EL2904 的安全輸出并行并在內部進行“與”運算。

由 TwinSAFE Logic 控制的安全輸出信號因此為標準信號發出安全釋放，該安全釋放可由非安全導向的控制系統觸發，獨立于安全控制器和 FSoE 的周期。

這允許更快的輸出切換時間，前提是安全控制器為輸出發出必要的釋放。

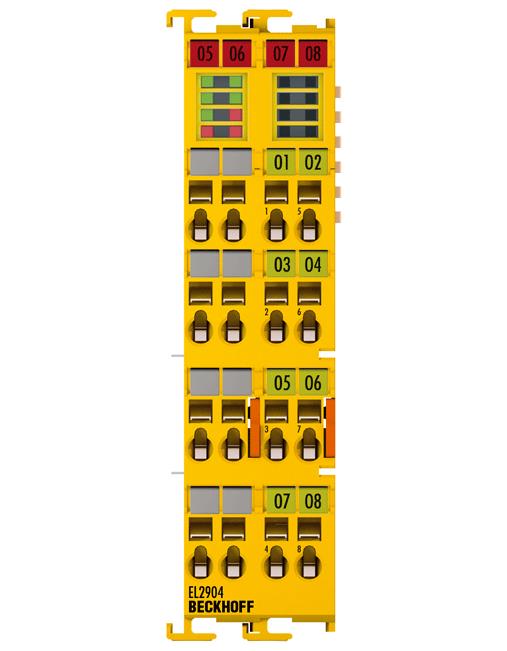

產品圖片：

特殊功能：

4個安全輸出

集成電流測量

可以激活通道測試

標準輸出可通過帶有安全輸出信號的集成與連接激活

技術數據EL2904

連接技術1-/2-線

規格輸出信號的輸出

輸出數量4

大限度。輸出電流0.5 A（每通道），小值 20 mA（有源電流測量）

協議TwinSAFE/EtherCAT 安全

故障響應時間≤ 看門狗時間（可參數化）

電流消耗電源觸點負載相關

電流消耗 E-bus類型。221 毫安

安裝位置水平的

安全標準DIN EN ISO 13849-1:2008（4 類，PL e）和 EN 61508:2010 (SIL 3)

重量大約 100克

IP防護等級IP20
