連續性監控的液位傳感器(導波雷達)

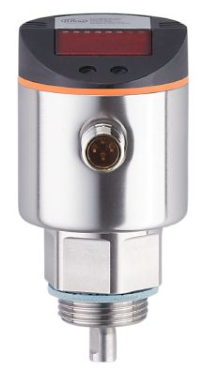

LR3000

LR0000B-BR34AMPKG/US

用于水槽或容器的料位控制

適用于水、油和冷卻劑

清晰可見的 4 位 LED 顯示

模塊化系統，由評估單元和測桿組成

通過縮短測桿適配不同的容器高度

WX：壹捌九壹捌伍柒肆叁壹二

產品特征

輸入和輸出總數 數字輸出數量: 1; 模擬輸出數量: 1

探桿長度L [mm] 100...1600

系統接口 G 3/4 外螺紋

應用

特殊的性能 鍍金觸點

介質 液體

介質的介電常數 ≥ 1,8; (如果介質介電常數為1.8...5(例如油)，那么需要一個同軸管用于運行)

TJ介質 水; 水為基本的介質; 油; 油基介質

不能用于 請參見操作使用說明書，章節"功能和特征"。

介質溫度 [°C] -25...80; (90 < 1 h)

儲存罐壓力 [bar] -1...16

允許工作壓力的值（用于應用程序符合CRN標準） [bar] 16

電氣數據

工作電壓 [V] 18...30 DC

電流損耗 [mA] < 30

防護等級 III

反相保護 有

開機延遲時間 [s] < 3

測量原理 導波雷達

總的輸入/輸出

輸入和輸出總數 數字輸出數量: 1; 模擬輸出數量: 1

輸出

輸出數量 2

輸出信號 開關信號; 模擬信號; IO-Link

電氣設計 PNP

數字輸出數量 1

輸出功能 常開/常閉; (可設定參數)

開關量輸出DC電壓降值 [V] 2.5

開關量輸出DC的持續電流負載 [mA] 200

模擬輸出數量 1

模擬電流輸出 [mA] 4...20, 可逆; (可調整量程)

負載值 [Ω] 500

模擬電壓輸出 [V] 0...10, 可逆; (可調整量程)

負載電阻小值 [Ω] 2000

短路保護 有

短路保護類型 熱量，脈沖式

過載保護 有

測量/設定范圍

探桿長度L [mm] 100...1600

感應范圍A [mm] L-40; (設置為油及油為基礎的介質: L-60)

無效范圍 I1 / I2 [mm] 30 / 10; (設置為油及油為基礎的介質: 30 / 30)

測量頻率 [Hz] 4

設定范圍

開關點, SP [mm] ≥ 15...L-30

請注意設定點SP

設置為油及油為基礎的介質: 35...L-30

復原點, rP [mm] ≥ 10...L-35

注意復原點, rP

設置為油及油為基礎的介質: 30...L-35

設定步距 [mm] 5

遲滯 [mm] > 5

精度/偏差

重復精度 [mm] ± 5

測量誤差 [mm] ± 7

偏移誤差 [mm] 5

分辨率 [mm] 1

零信號(電壓) [V] 0

零信號(電流) [mA] 4.0

全信號（電壓） [V] 10

全信號（電流） [mA] 20

溫度變化率 /10 K ± 0.2

接口

通信接口 IO-Link

傳遞類型 COM2 (38,4 kBaud)

IO-Link revision 1.1

SDCI標準 IEC 61131-9 CDV

外形 無輪廓

SIO模式 有

必需的mater port type A

模擬過程數據 1

二位輸出過程數據 1

處理周期小值 [ms] 2.3

支持的DeviceID

運行方式

DeviceID

默認

344

工作條件

環境溫度 [°C] -25...60

存儲溫度 [°C] -40...80

外殼防護等級 IP 67

/測試

EMC電磁兼容

DIN EN 61000-6-2

DIN EN 61000-6-3

封閉式金屬儲罐

DIN EN 61000-6-4

塑料或開放式金屬儲罐

抗沖擊

DIN EN 60068-2-27

50 g (11 ms) / 25 g 具0.5米參照桿 (6 ms)

抗震

DIN EN 60068-2-6

5 g (10...2000 Hz) / 1 g 帶基準桿0.5米 (5...200 Hz)

MTTF [年] 196

UL

UL編號

H006

文件數量UL

E174191

機械技術數據

重量 [g] 378.4

原材料 不銹鋼(1.4301/304); 不銹鋼(1.4404 / 316L); FKM; PBT; PC; PEI; TPE / V

材料(接液部件) 不銹鋼(1.4305/303); 探頭連接: 不銹鋼(1.4435 / 316L); PTFE; FKM; 密封圈: 丁晴橡膠 增強纖維

系統接口 G 3/4 外螺紋

顯示器/操作件

顯示

顯示單位

3 x LED, 綠色

開關狀態

1 x LED, 黃色

料位

字母數字顯示, 4位數字

參數設定

字母數字顯示, 4位數字

注釋

說明 請參閱“下載”下的技術說明

包裝單位 1 件

電氣連接

接口 接插件: 1 x M12; 譯碼: A; 觸頭: 鍍金的
