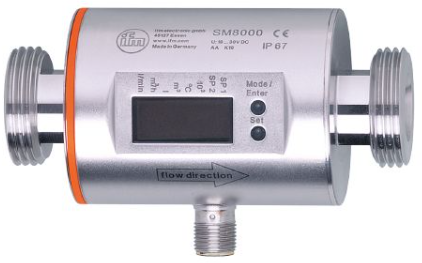

著重介紹德國IFM易福門SM8004電磁流量計

電磁流量計

SM8004

SMR11GGX50KG/US100

測量流量、消耗和介質溫度

高靈敏度、高重復性和高測量動態性

用于水冷回路

兩個準確的模擬輸出

清晰可見的 4 位 LED 顯示

WX：壹捌九壹捌伍柒肆叁壹二

產品特征

輸入和輸出總數模擬輸出數量: 2

測量范圍

0.2...100 l/min

0.1...26.4 gpm

系統接口螺紋連接 G 1 DN25 扁平密封

應用

特殊的性能鍍金觸點

應用用于工業應用

安裝通過適配器連接管道

介質導電液體; 水; 水為基本的介質

介質說明

電導率: ≥ 20 μS/cm

粘性: < 70 mm2/s (40 °C)

介質溫度 [°C]-10...70

抗壓強度 [bar]16

抗壓強度 [Mpa]1.6

允許工作壓力的值（用于應用程序符合CRN標準） [bar]11.2

電氣數據

工作電壓 [V]20...30 DC; (按照SELV/PELV)

電流損耗 [mA]120; (24 V)

防護等級III

反相保護有

開機延遲時間 [s]5

總的輸入/輸出

輸入和輸出總數模擬輸出數量: 2

輸出

輸出數量2

輸出信號模擬信號

模擬輸出數量2

模擬電流輸出 [mA]4...20; (可調整量程)

負載值 [Ω]500

過載保護有

測量/設定范圍

測量范圍

0.2...100 l/min

0.1...26.4 gpm

顯示范圍

-120...120 l/min

-31.7...31.7 gpm

分辨率

0.1 l/min

0.05 gpm

測量值起點, ASP

0...80 l/min

0...21.1 gpm

測量值終點, AEP

20...100 l/min

5.3...26.4 gpm

步距

0.1 l/min

0.05 gpm

溫度監控

測量范圍 [°C]-20...80

分辨率 [°C]0.2

測量值起點 [°C]-20...60

測量值終點 [°C]0...80

設定步距 [°C]0.2

精度/偏差

流量監控

度(在測量范圍)± (2 % MW + 0,5 % MEW)

重復精度± 0,2% MEW

溫度監控

度 [K]± 2,5 (Q > 1 l/min)

反應時間

流量監控

反應時間 [s]0.15; (dAP = 0, T19)

阻尼過程值dAP [s]0...3

溫度監控

響應時間T05 / T09 [s]T09 = 20 (Q > 1 l/min)

工作條件

環境溫度 [°C]-10...60

存儲溫度 [°C]-25...80

外殼防護等級IP 67

/測試

EMC電磁兼容

DIN EN 60947-5-9

500 V 抗壓(V DC)

CPA

型號

009MI

準確度等級

-

允許誤差

± 2,5 % FS

Q (min)

0,01 m3/h

Q (t)

-

Q (max)

6 m3/h

抗沖擊

DIN IEC 68-2-27

20 g (11 ms)

抗震

DIN IEC 68-2-6

5 g (10...2000 Hz)

MTTF [年]175

承壓設備指令良好的工程實踐; 可用于2組流體; 根據需求流體組1的流體

機械技術數據

重量 [g]618.5

原材料不銹鋼(1.4404 / 316L); PBT-GF20; PC; FKM; TPE

材料(接液部件)不銹鋼(1.4404 / 316L); PEEK; FKM

系統接口螺紋連接 G 1 DN25 扁平密封

顯示器/操作件

顯示

顯示單位

6 x LED, 綠色 (l/min, m3/h, gpm, gph, °C, °F)

測量值

字母數字顯示, 4位數字

編程

字母數字顯示, 4位數字

顯示單位l/min; m3/h; gpm; gph; °C; °F

注釋

注釋

MW = 測量值

MEW = Final value of the measuring range

包裝單位1 件

電氣連接

接口接插件: 1 x M12; 譯碼: A; 觸頭: 鍍金的
