產品簡介：

德國易福門ifm電感式接近開關IM511A

IMC4040-CPKG/US/3D/3G

產品特征：

電氣設計 PNP

輸出功能 NC+NO

感應距離 [mm] 40

外殼 矩形的

尺寸 [mm] 40 x 40 x 54

應用

特殊的性能 鍍金觸點

電氣數據：

工作電壓 [V] 10...30 DC

電流損耗 [mA] < 15

防護等級 III

反相保護 有

輸出

電氣設計 PNP

輸出功能 NC+NO

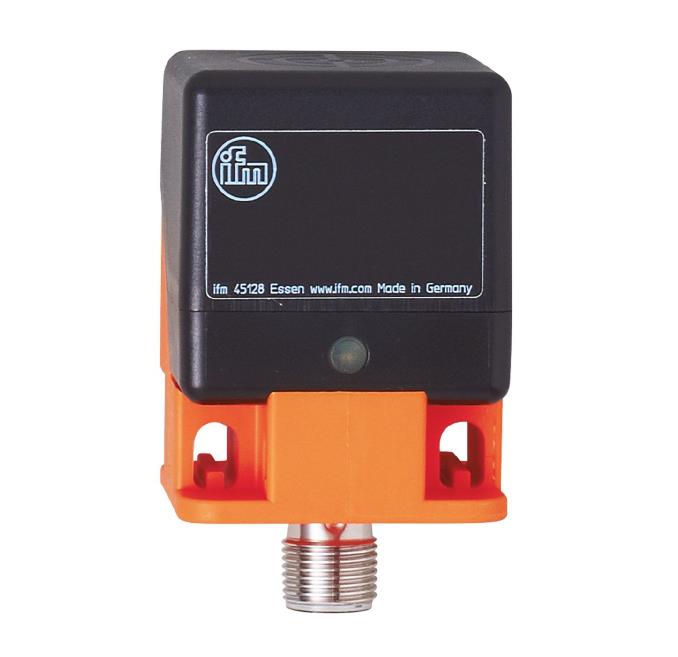

產品圖片：

開關量輸出DC電壓降大值 [V] 2.5

漏電流大值 [mA] 0.5

開關量輸出DC的持續電流負載 [mA] 200

開關頻率DC [Hz] 60

短路保護 有

過載保護 有

監控范圍：

感應距離 [mm] 40

實際感應距離 Sr [mm] 40 ± 10 %

工作距離 [mm] 0...32.4

精度/偏差

校正系數 鋼: 1 / 特種鋼: 0.7 / 黃銅: 0.4 / 鋁: 0.3 / 銅: 0.2

遲滯 [Sr的百分比] 1...20

開關點偏移 [Sr的百分比] -10...10

工作條件：

環境溫度 [°C] -20...60

外殼防護等級 IP 65; IP 67

/測試

ATEX標記 II 3D Ex tc IIIC T95°C Dc X

II 3G Ex nA IIC T4 Gc X

EMC電磁兼容

EN 60947-5-2

MTTF [年] 1259

機械技術數據

重量 [g] 175

外殼 矩形的

安裝 非齊平安裝

尺寸 [mm] 40 x 40 x 54

原材料 PC; PA; TPE
