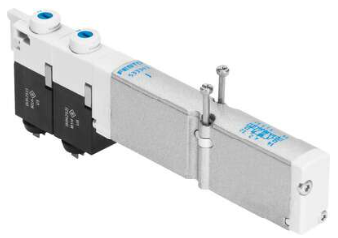

FESTO電磁閥VMPA1-M1H-G-PI 533345費斯托德國
電磁閥
VMPA1-M1H-G-PI
533345
GTIN: 4052568166472
WX：壹捌九壹捌伍柒肆叁壹二
用于閥島 MPA
作為單個閥安裝在氣路板上
閥程序種類豐富
閥功能 三位五通中封式
驅動方式 電控
閥尺寸 10 mm
標準標稱流量 320 l/min
工作電壓 24V DC
工作壓力 -0.09 MPa ... 1 MPa
工作壓力 -0.9 bar ... 10 bar
結構特點 活塞閘閥
復位類型 彈簧復位
防護等級 IP65
符合 IEC 60529 標準
密封原理 軟密封
安裝位置 可選
手控裝置 鎖定式
按鈕式
先導類型 先導驅動
流向 可逆
符號 00991020
搭接 正重疊
信號狀態顯示器 是
先導壓力 Mpa 0.3 MPa ... 0.8 MPa
先導壓力 3 bar ... 8 bar
適用于真空 是
標準標稱流量，QS-6 320 l/min
關閉時間 35 ms
打開時間 10 ms
逆轉開關時間 15 ms
0 信號的大正向測試脈沖 400 μs
信號為 1 的大負向測試脈沖 200 μs
允許的電壓波動 +/- 25%
工作介質 壓縮空氣，符合 ISO 8573-1:2010 [7:4:4]
工作和先導介質說明 可用潤滑介質工作（之后須一直潤滑介質工作）
抗振性 運輸應用測試，嚴重性等級 2，符合 FN 942017-4和 EN 60068-2-6
耐沖擊性 沖擊測試，嚴重性等級 2，符合 FN 942017-5 和 EN 60068-2-27
耐腐蝕等級 CRC 1 - 耐腐蝕能力
油漆濕潤缺陷物質（PWIS）符合性 VDMA24364-B1/B2-L
儲存溫度 -20 °C ... 40 °C
介質溫度 -5 °C ... 50 °C
相對空氣濕度 40°C 時高為 90％
環境溫度 -5 °C ... 50 °C
用于閥安裝的大緊固扭矩 0.25 Nm
產品重量 56 g
安裝方式 帶通孔
密封件材料 NBR
外殼材料 壓鑄鋁
