供應SMC帶導桿的薄型氣缸MGPM32-50Z-M9B

產品簡介：

日本SMC MGP-Z 系列 帶導桿薄型氣缸

型號：MGPM32-50Z-M9B

●由于導桿縮短、端板厚度變更，重量多削減24%

●實現節省空間

  由于導桿多縮短22 mm，削減了氣缸安裝時避讓孔的加工量

●圓型磁性開關、耐強磁場磁性開關無需隔板，可直接安裝

軸承的種類 M 滑動軸承

缸徑 32 缸徑 32mm

通口螺紋的種類 - M5X0.8(Φ12-16);Rc(Φ20-100)

氣缸行程 50 氣缸行程 50mm

行程調整標記 - 無

磁性開關型號 M9B 無觸點磁性開關, 直接出線式, 帶指示燈, 2線式, 橫引出, 導線長0.5m, 適用電壓：DC24V(DC10~28V)

磁性開關個數 - 2個 或 無

訂制規格 - 標準

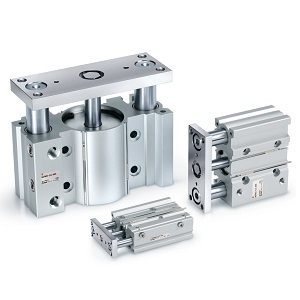

產品圖片：

其他特性：

配管口徑 1/8

形式 氣壓式

動作方式 單桿雙作用

內置磁環 內置磁環

安裝方式 基本型

緩沖形式 墊緩沖

使用壓力 0.1 MPa

高使用壓力 1.0 MPa

耐壓力 1.5 MPa

環境溫度 -10℃～60℃

給油 不給油式

使用活塞速度 50～500 mm/s

無桿側缸蓋材質 鋁合金

缸筒材質 鋁合金

活塞桿材質 碳鋼

活塞材質 鋁合金

緩沖墊材質 聚氨酯

0.2MPa理論推力IN 130 N

0.3MPa理論推力IN 195 N

0.4MPa理論推力IN 260 N

0.5MPa理論推力IN 325 N

0.6MPa理論推力IN 390 N

0.7MPa理論推力IN 455 N

0.8MPa理論推力IN 520
