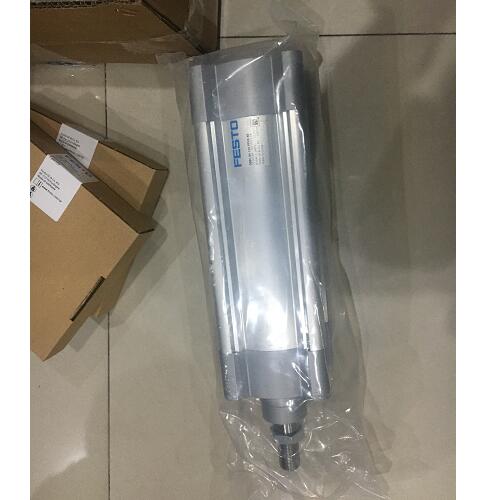

DSBC-80-50-PPVA-N3費斯托標準氣缸選型參數

功能特點:

? 任一端或兩端用在安全相關的應用場合時需要采用額外措施；例如，在歐洲，就必須遵守歐盟機械指令所列出的標準。

如果沒有額外措施，本產品就不適用于控制系統中與安全相關的部分。

工作壓力 0.4 bar ... 12 bar

工作模式 雙作用

工作介質 壓縮空氣，符合 ISO 8573-1:2010 [7:4:4]

工作和先導介質說明 可用潤滑介質工作（之后須一直潤滑介質工作）

耐腐蝕等級 CRC 2 - 中等耐腐蝕能力

油漆濕潤缺陷物質（PWIS）符合性 VDMA24364-B1/B2-L

環境溫度 -20 °C ... 80 °C

Q 方形活塞桿 抗扭轉。用于正確方向進給

C 夾緊裝置 活塞桿集成夾緊裝置

位置檢測 通過接近開關

符號 00991235

派生型 一端活塞桿

工作壓力 0.04 MPa ... 1.2 MPa

E1/E2/E3 帶終端位置鎖 正鎖定終端位置，作為掉落保護。如果出現壓降，活塞桿被固定在終端位置，防止掉落

L 摩擦 ? 啟動壓力：

? 動態響應：適用于非常高速的運動，尤其是在工作壓力時

應用實例：無停頓的非常高動態的運動

U 均勻慢速運動 ? 啟動壓力：非常

? 動態響應：適用于恒定慢速、無抖動運動

應用實例：恒定慢速進給運動

正鎖定終端位置，作為掉落保護。活塞桿鎖定在終端位置，以防出現壓降

DSBC-80-50-PPVA-N3費斯托標準氣缸選型參數
