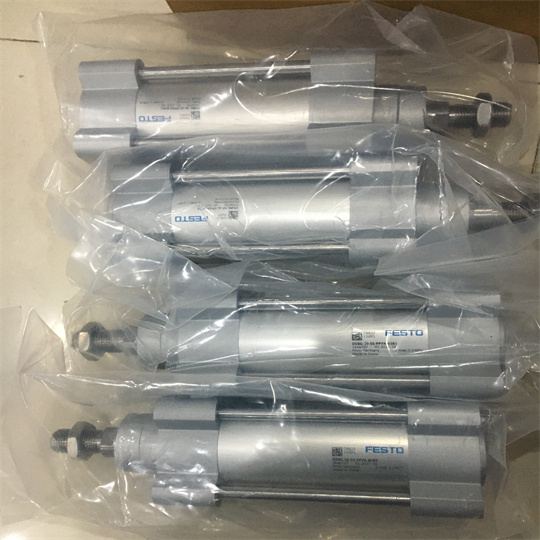

活塞桿螺紋DSNU-25-60-PPS-A標準氣缸FESTO費斯托德國

WX：壹捌九壹捌伍柒肆叁壹二

ISO 標準氣缸

DSNU-25-60-PPS-A

1908325

GTIN: 4052568249212

派生型種類繁多，滿足個性化應用

運行功率高且使用壽命長

自調節氣動終端位置緩沖，可以節省調試時間

行程 60 mm

活塞直徑 25 mm

活塞桿螺紋 M10x1.25

緩沖 自調節氣動終端位置緩沖

安裝位置 可選

符合標準 CETOP RP 52 P

ISO 6432

活塞桿端部 外螺紋

結構特點 缸徑

活塞桿

缸筒

派生型 一端活塞桿

工作壓力 0.1 MPa ... 1 MPa

工作壓力 1 bar ... 10 bar

工作模式 雙作用

工作介質 壓縮空氣，符合 ISO 8573-1:2010 [7:4:4]

工作和先導介質說明 可用潤滑介質工作（之后須一直潤滑介質工作）

耐腐蝕等級 CRC 2 - 中等耐腐蝕能力

油漆濕潤缺陷物質（PWIS）符合性 VDMA24364-B1/B2-L

潔凈室等級 6 級，符合 ISO 14644-1

環境溫度 -20 °C ... 80 °C

端位的沖擊能量 0.3 J

緩沖長度 17 mm

6 bar 時的理論力值，返回行程 247.4 N

6 bar 時的理論力值，前進行程 294.5 N

0 mm 行程的移動質量 71 g

每 10 mm 行程的額外移動質量 6 g

0 mm 行程的基本重量 238 g

每 10 m 行程的附加重量 11 g

安裝方式 帶附件

氣動接口 G1/8

蓋子材料 精制鋁合金

無色陽極氧化

密封件材料 NBR

TPE-U(PU)
