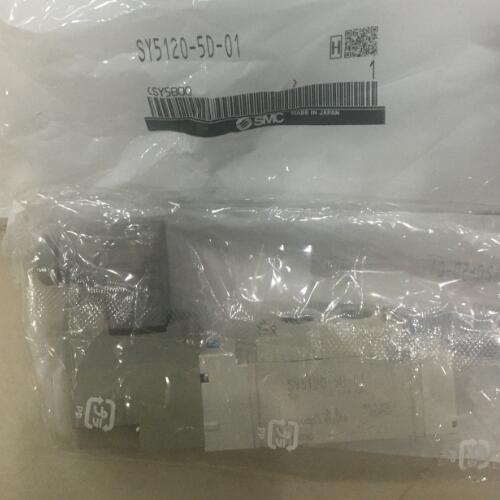

產品解說SMC兩位五通電磁閥SY5120-5DD-01

參數作用:

二位五通電磁閥是用來控制流體的自動化基礎元件，屬于執行器；并不限于液壓，氣動。電磁閥用于控制液壓流動方向，機械裝置一般都由液壓缸控制，所以就會用到電磁閥。 電磁閥的工作原理，電磁閥里有密閉的腔，在的不同位置開有通孔，每個孔都通向不同的油管，腔中間是閥，兩面是兩塊電磁鐵，哪面的磁鐵線圈通電閥體就會被吸引到哪邊，通過控制閥體的移動來擋住或漏出不同的排油的孔，而進油孔是常開的，液壓油就會進入不同的排油管，然后通過油的壓力來推動油缸的活塞，活塞又帶動活塞桿，活塞桿帶動機械裝置運動。這樣通過控制電磁鐵的電流就控制了機械運動。

3通閥和5通閥可混合安裝

電磁閥安裝時應注意閥體上箭頭應與介質流向一致。不可裝在有直接滴水或濺水的地方。電磁閥應垂直向上安裝。 2、電磁閥應在電源電壓為額定電壓的15%-10%波動范圍內正常工作。 3、電磁閥安裝后，管道中不得有反向壓差。并需通電數次，使之適溫后方可正式投入使用。 4、電磁閥安裝前應徹底清洗管道。通入的介質應無雜質。閥前裝過濾器。 5、電磁閥當發生故障或清洗時，為系統繼續運行，應安裝旁路裝置。

●消耗功率: 0.1 W (帶節電回路)

●集裝式可選項眾多，例如：鋁閥體，DIN導軌，組合式集裝式

●集裝式型號: SS5Y3，SS5Y5，SS5Y7，SS5Y9

響應時間 19 ms

消耗功率 0.35 W

環境溫度及使用流體溫度 -10～50℃

C值(P→A/B) 直接配管型 1.9 dm3/(s·bar)
