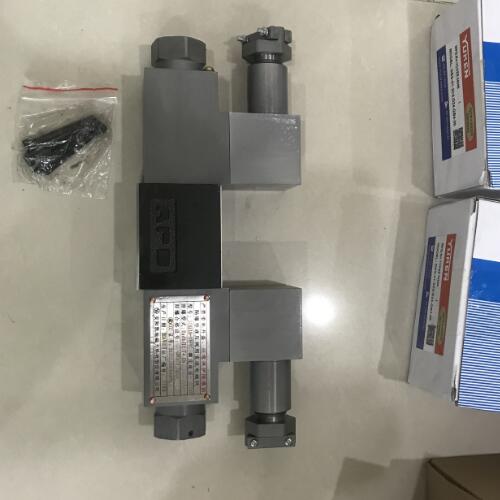

YUKEN換向閥特點DSG-01-3C2-D24-GB4-30

應用特點:

指電磁鐵通電后能否地?fù)Q向，而斷電后能否地復位。電磁閥也只有在一定的流量和壓力范圍內才能正常工作。這個工作范圍的極限稱為換向界限。

由于電磁閥的開口很小，故液流流過閥口時產生較大的壓力損失。

在各個不同的工作位置，在規定的工作壓力下，從高壓腔漏到壓腔的泄漏量為內泄漏量。過大的內泄漏量不僅會降系統的效率，引起過熱，而且還會影響執行機構的正常工作。

交流電磁閥的換向時間一般為0.03~0.05s，換向沖擊較大;而直流電磁閥的換向時間為0.1~0.3s，換向沖擊較小。通常復位時間比換向時間稍長。

閥門由手柄驅動，通過手柄帶動閥桿與凸輪旋轉，凸輪具有定位驅動與鎖定密封組件的開啟與關閉功能。手柄逆時針旋轉，兩組密封組件分別在凸輪的作用下關閉下端的兩個通道，上端的兩個通道分別與管道裝置的進口相通。反之，上端的兩個通道關閉，下端兩個通道與管道裝置的進口相通，實現了不停車換向。

閥有兩組密封組件。每組密封組件(圖2)由閥瓣、密封圈、調整塊、調節螺釘、夾板和螺栓組成。閥瓣為碳鋼板焊件，設有加強筋，即增加閥瓣強度又起導向作用，每組閥瓣間的同軸度。閥瓣上鑲嵌聚氨脂橡膠圈，該材料具有耐油、耐磨損、性能穩定、密封良好和使用壽命長的特點。在凸輪的作用下，密封圈的球面與閥體密封面相接觸產生擠壓彈性變形，達到密封效果。調整塊和調節螺釘在兩組密封組件不能同步到位時可起調整作用，確保各通道密封性能同步到位。

工作時借著閥外的驅動傳動機構轉動驅動軸，帶動搖拐臂，啟動閥板，使工作流體時而從左入口通向閥的下部出口，時而從右入口變換通向下部出口，實現了周期變換流向的目的。

此外，換向閥還可作成閥瓣式的結構，多用于較小流量的場合。工作時只需轉動手輪通過閥瓣來變換工作流體的流向。

YUKEN換向閥特點DSG-01-3C2-D24-GB4-30
