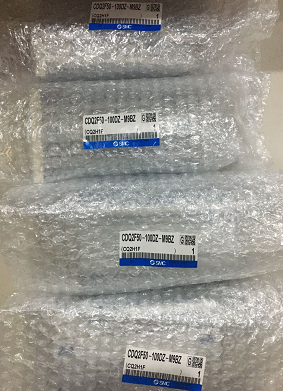

實物圖CDQ2F50-100DZ-M9BZ,日本SMC液壓缸

特長

*               缸蓋和安裝件為一體型，是分解、安裝更容易。

*               與同尺寸的拉桿形氣缸比較端蓋部截面尺寸變小。

*               全長縮短(CH2系列比較)

*               帶磁性開關 (CHDS系列：CHDSD、CHDSG)

鋁質缸體，輕、緊湊。

可安裝磁性開關。

帶或不帶磁性開關，缸體長度方向尺寸一樣。

1.活塞式液壓缸

單活塞桿液壓缸只有一端有活塞桿，是一種單活塞液壓缸。其兩端進出口油口a和b都可通壓力油或回油，以實現雙向運動，故稱為雙作用缸。

2.柱塞式液壓缸

柱塞式液壓缸是一種單作用式液壓缸，靠液壓力只能實現一個方向的運動，柱 塞回程要靠其它外力或柱塞的自重；

注意事項：

1.將活塞用水加熱100℃，并保持5min。

2.將活塞銷與連桿襯套面都涂上機油。

3.左手用干抹布(多折幾層)托住活塞，使銷孔豎直，右手將銷子平穩地插入銷孔內，同時端正地轉動下銷子，使它直立在銷座孔內，

然后用直徑小于銷內孔并帶有端頭(端頭外徑大于銷子的內孔徑)的螺栓插進銷孔內，用手錘輕輕錘擊螺栓的端頭，

拆裝步驟：

1.拆卸液壓缸前，應使液壓缸回路中的油壓降為零。

2.拆卸時要防止損壞液壓缸的零件。

3.由于液壓缸的具體結構不盡相同，拆卸的順序也不盡相同，要根據具體情況進行判斷。

實物圖CDQ2F50-100DZ-M9BZ,日本SMC液壓缸
