VEX1900-14-BG-X3,SMC減壓閥的內部構造

VEX1900-14-BG-X3,SMC減壓閥的內部構造

  • 所屬分類:日本SMC/SMC氣缸
  • 瀏覽次數:
  • 發布日期:2020-10-17
  • 產品概述
  • 性能特點
  • 技術參數

VEX1900-14-BG-X3,SMC減壓閥內部構造


簡介

●根據OSHA標準(美國安全健康管理局)

●防止氣控系統中因殘壓造成事故的安全對策用手動切換閥

●供氣、排氣狀態一目了然

●在排氣位置,閥可以用掛鎖鎖住,防止因清潔或設備維護時意外的開啟

●手輪壓下再回轉,兩個動作的結構,故可防止故障

型號 AR4 2/3 5 AR6 2/3 5 AR8 2/3 5 AR9 2/3 5

接管口徑 1/4 3/8 1/2 3/4 1 1 1/4 1 1/2 2

使用壓力 1MPa

設定壓力范圍 0.05-0.83MPa 0.02-0.2MPa

空氣消耗量(溢流口) 5 l/min(ANR)(在設定壓力時)

環境及流體溫度 –5~60℃(未凍結時)

構造 內部先導式溢流型(先導空氣常泄孔)

壓力表連接口徑 1/4

托架 B24P B25P

帶限位指示的壓力表 G46-10-□02(測定1MPa),G46-2-□02(測定0.2MPa)

,此氣壓力與調壓彈簧力相平衡。上膜片下腔與下膜片上腔相通,氣壓推下膜片組件,通過閥桿將主閥芯打開,則有出口壓力。同時,此出口壓力通過反饋孔進入下膜片下腔,與上腔壓力相平衡,以維持出口壓力不變。

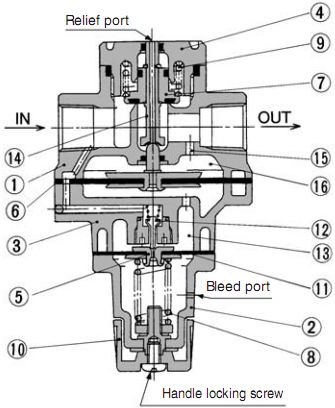

SMC AR□□5系列先導式減壓閥結構原理圖

SMC AR□□5系列先導式減壓閥技術參數

種類系列連接口徑進口壓力調壓范圍控制壓力靈敏度重復精度直線度
內部先導式普通型AR425
AR435
1/4
3/8
1/2
1.0MPa0.05~0.83
0.02~0.2
 - - - -
AR625
AR635
3/4
1
AR825
AR835
11/4
11/2
AR925
AR935
2
IR1000 1/80.005~0.2≦0.2%
滿值
≦±0.5%
IR10100.005~0.4
IR10200.005~0.8
IR2000 1/40.005~0.2
IR20100.005~0.4
IR20200.005~0.8
IR30001/4
3/8
1/2
0.01~0.2
IR30100.01~0.4
IR30200.01~0.8
大流量型VEX1A33
VEX1B33
M5
1/8
0.01~0.7
VEX113□
VEX123□
1/8
1/4
0.05~0.70.05~0.7≦±1%
滿值
VEX133□1/4
3/8
1/2
VEX153□1/2
3/4
1
VEX173□1
11/4
VEX193□11/2
2
外部先導式IR2120 1/40.005~0.80.05~0.7≦±1%
滿值
IR31201/4
3/8
1/2
0.01~0.80.01~0.8

SMC AR□□5系列先導式減壓閥使用注意

1)普通型減壓閥,出口壓力不要過進口壓力的85%;減壓閥,出口要壓力不要過進口壓力的90%。輸出壓力不得過設定壓力的值。
2)連接配管要充分吹洗。
3)空氣的流動方向按箭頭方向安裝,不得裝反。
4)使用塑料材質的減壓閥,應避免陽光直射

VEX1900-14-BG-X3,SMC減壓閥內部構造
